Description

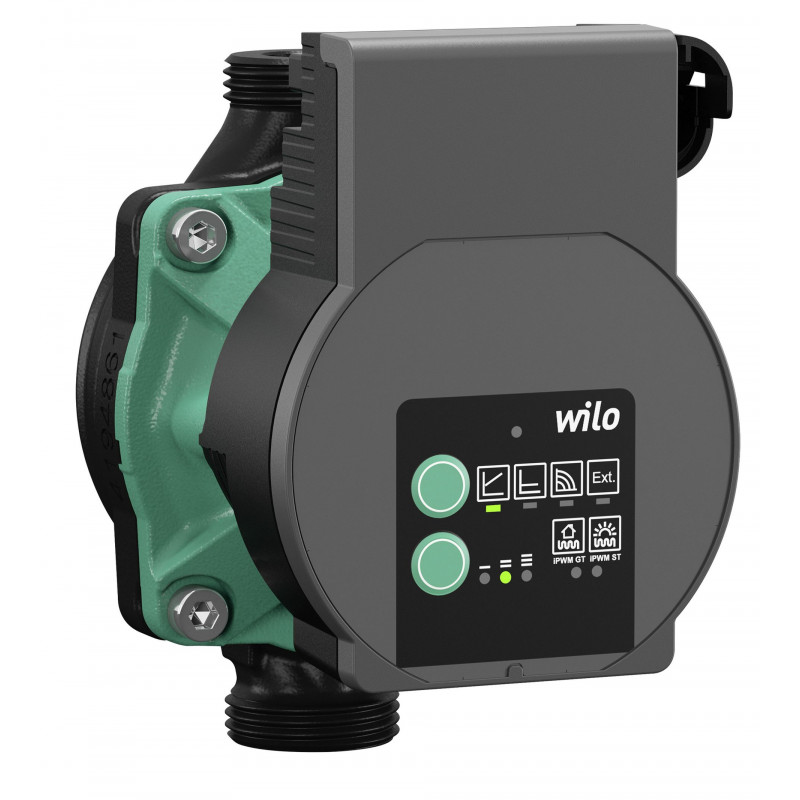

Wilo-Varios PICO-STG – pompe de circulation a haut rendement

Pompe de circulation a rotor noyé, électronique et sans entretien, avec raccord fileté et moteur synchrone ECM résistant au blocage. La régulation électronique intégrée permet un réglage progressif de la différence de pression. Convient aux installations de chauffage, de climatisation ainsi qu’aux systemes solaires et géothermiques.

Équipement standard

• Modes de régulation prédéfinis pour une adaptation optimale a la charge :

  • Pression différentielle constante (?p-c) – 3 courbes

  • Pression différentielle variable (?p-v) – 3 courbes

  • Vitesse constante – 3 niveaux

• Régulation externe via signal iPWM GT (chauffage/géothermie) ou iPWM ST (solaire)

• Fonction Sync – reprogrammation simple en cas de remplacement de la pompe

• Dégazage manuel du rotor et redémarrage manuel

• Afficheur LED avec indication du mode, de la courbe, des défauts et de l’état de fonctionnement

• Indicateur d’état pendant le dégazage et le redémarrage

• Codage LED en mode Sync

• Indication de fonctionnement et de défauts

• Protection moteur intégrée et fonction automatique de déblocage

• Câble avec fiche 3 pôles et Wilo-Connector

• Connexion PWM

• Corps de pompe avec revetement cataphorétique protecteur

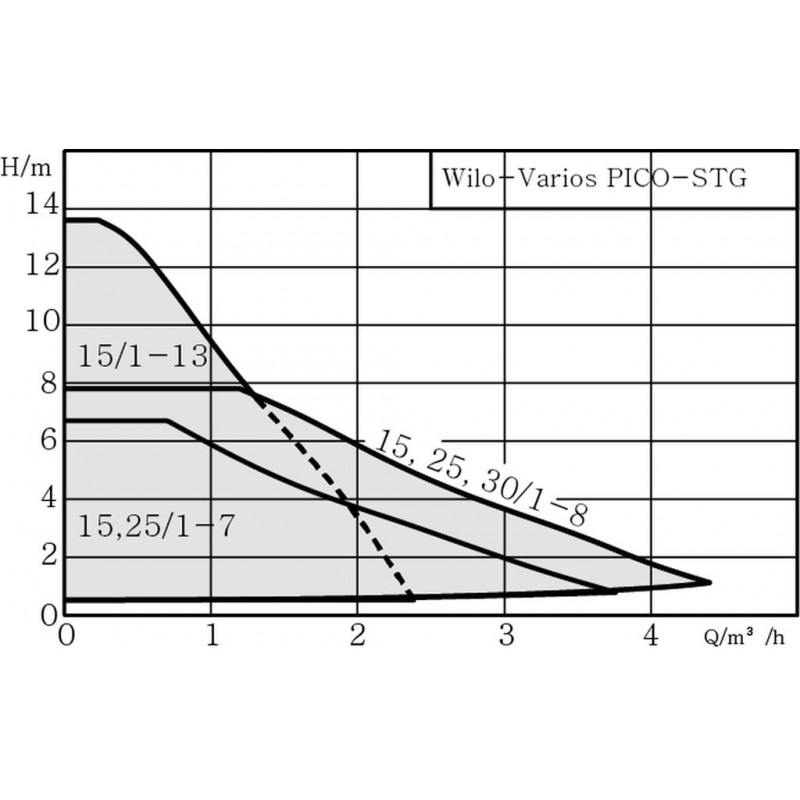

Données hydrauliques

• Pression de service max. : PN 10 bar

• Hauteur manométrique max. : 13,0 m

• Débit max. : 2,3 m3/h

• Hauteur d’aspiration mini a 50 °C : 0,5 m

• Hauteur d’aspiration mini a 95 °C : 3 m

• Hauteur d’aspiration mini a 110 °C : 10 m

• Température du fluide : -20 °C a +110 °C

• Température ambiante : -10 °C a +40 °C

Données moteur

• Indice d’efficacité énergétique (EEI) : 0,23

• Alimentation : 1~230 V ±10 %, 50/60 Hz

• Vitesse : 2957–4807 tr/min

• Puissance absorbée : 1,0–75 W

• CEM : EN 61000-6-3, EN 61000-6-2, EN 61800-3

• Classe d’isolation : F

• Degré de protection : IPX4D

• Presse-étoupe : 1 × PG11

Matériaux

• Corps de pompe : EN-GJL-200 (fonte grise)

• Roue : PP-GF40

• Arbre : acier inoxydable 1.4122

• Paliers : carbone graphite

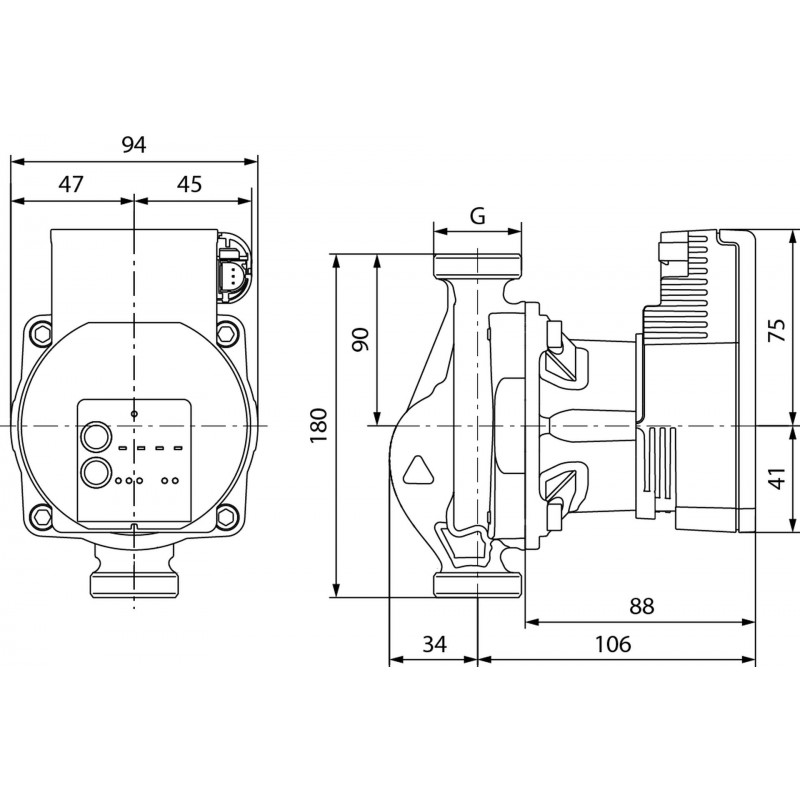

Dimensions d’installation

• Raccord côté refoulement (RPD) : G 1"

• Raccord côté aspiration (RPS) : G 1"

• Longueur de construction (L0) : 180 mm

Contenu de la livraison

• Pompe

• Câble avec fiche 3 pôles et Wilo-Connector

• Wilo-Connector

• Joints

• Notice de montage et d’utilisation

Les images peuvent différer du produit/article original.
