Description

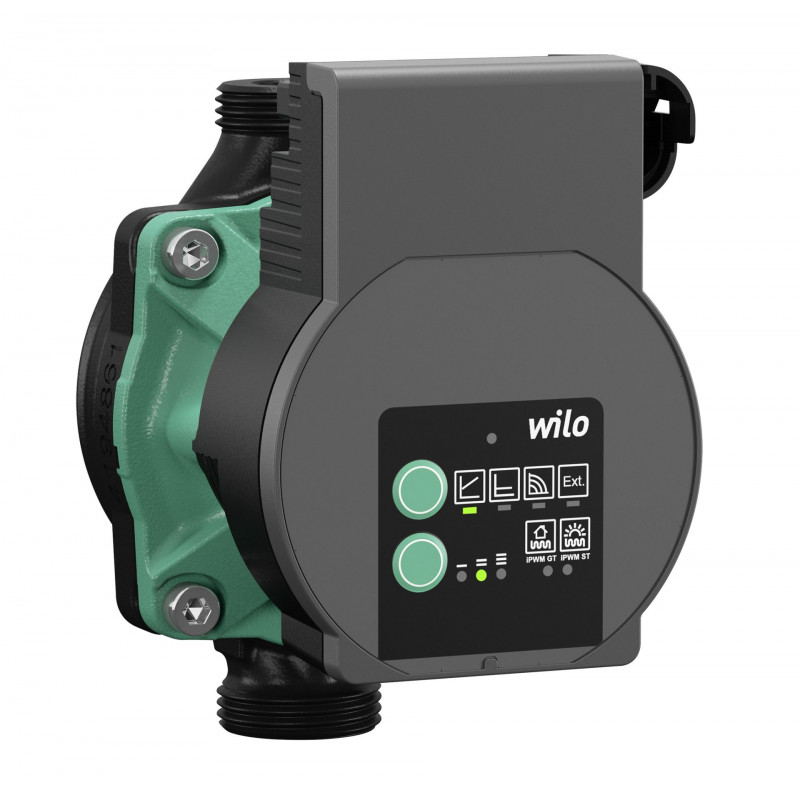

Wilo-Varios PICO-STG – pompe de circulation a haut rendement

Pompe de circulation a rotor noyé, électronique et sans entretien, avec raccord fileté et moteur synchrone ECM résistant au blocage. La régulation électronique intégrée permet un réglage progressif de la différence de pression. Convient aux installations de chauffage, de climatisation, ainsi qu’aux systemes solaires et géothermiques.

Équipement standard

• Modes de régulation prédéfinis pour une adaptation optimale a la charge

• Pression différentielle : constante (?p-c, 3 courbes) ou variable (?p-v, 3 courbes)

• Vitesse constante (3 niveaux)

• Régulation externe via signal iPWM GT (chauffage/géothermie) ou iPWM ST (solaire)

• Fonction Sync – reprogrammation simple lors du remplacement

• Dégazage manuel du rotor et redémarrage manuel

• Afficheur LED avec indication du mode, de la courbe, des défauts et de l’état de fonctionnement

• Indicateur d’état pendant le dégazage et le redémarrage

• Protection moteur intégrée et fonction automatique de déblocage

• Câble avec fiche 3 pôles et Wilo-Connector

• Connexion PWM

• Corps de pompe avec revetement de protection cataphorétique

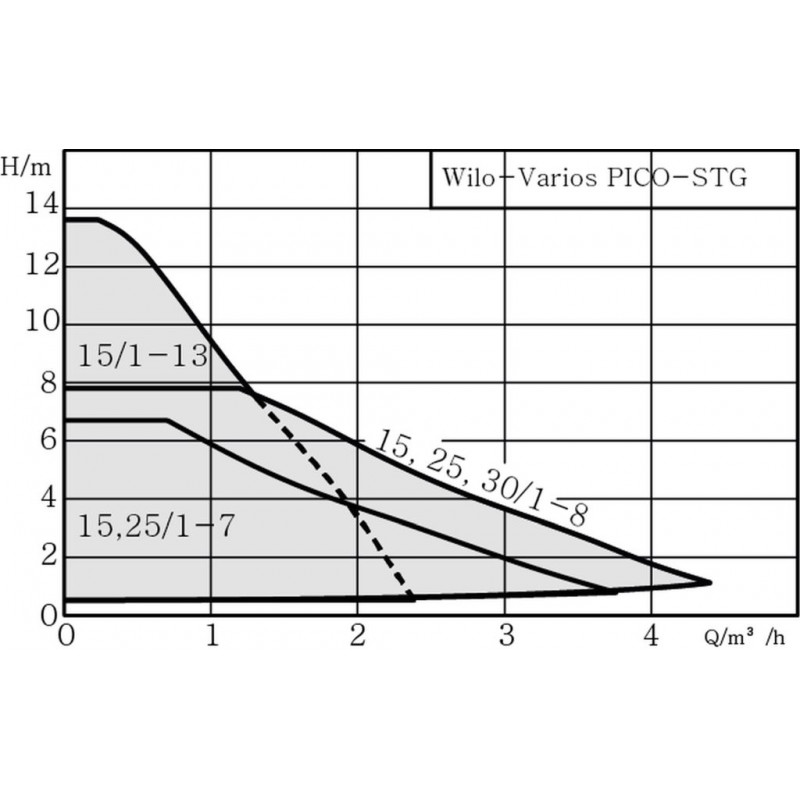

Données hydrauliques

• Pression de service max. : PN 10 bar

• Hauteur manométrique max. : 8,0 m

• Débit max. : 4,3 m3/h

• Hauteur d’aspiration mini a 50 °C : 0,5 m

• Hauteur d’aspiration mini a 95 °C : 3 m

• Hauteur d’aspiration mini a 110 °C : 10 m

• Température du fluide : -20 °C a +110 °C

• Température ambiante : -10 °C a +40 °C

Moteur

• Indice d’efficacité énergétique (EEI) : 0,23

• Alimentation : 1~230 V ±10 %, 50/60 Hz

• Vitesse : 2695–4686 tr/min

• Puissance absorbée : 1–75 W

• CEM : EN 61000-6-3, EN 61000-6-2, EN 61800-3

• Presse-étoupe : 1 × PG11

• Classe d’isolation : F

• Degré de protection : IPX4D

Matériaux

• Corps de pompe : EN-GJL-200

• Roue : PP-GF40

• Arbre : 1.4122

• Paliers : graphite de carbone

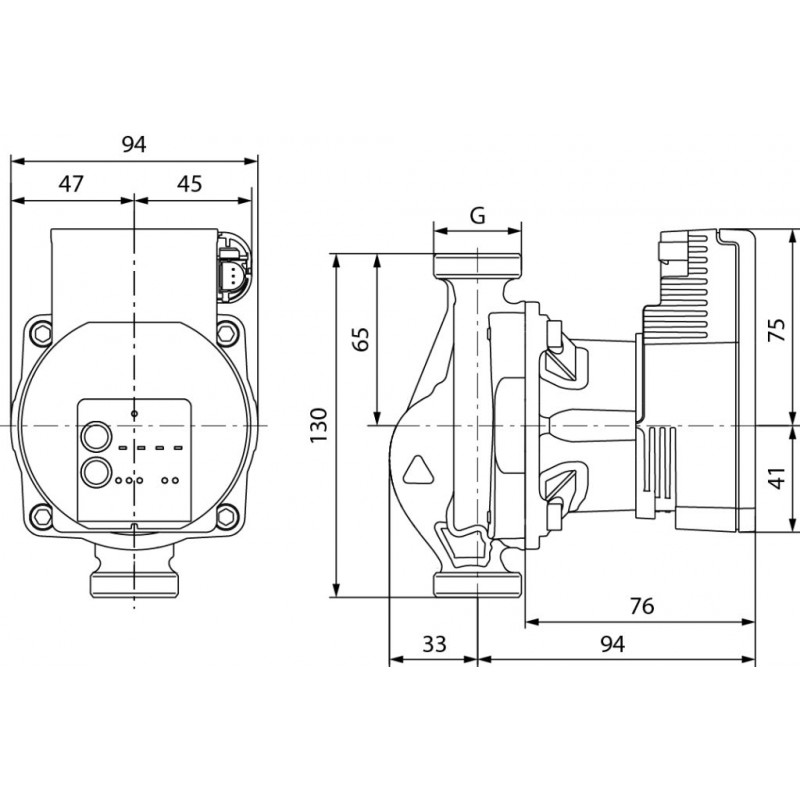

Dimensions

• Raccordement (aspiration/refoulement) : G 1"

• Longueur de construction : 130 mm

Contenu de la livraison

• Pompe

• Câble avec fiche 3 pôles et Wilo-Connector

• Wilo-Connector

• Joints

• Notice de montage et d’utilisation
