Description

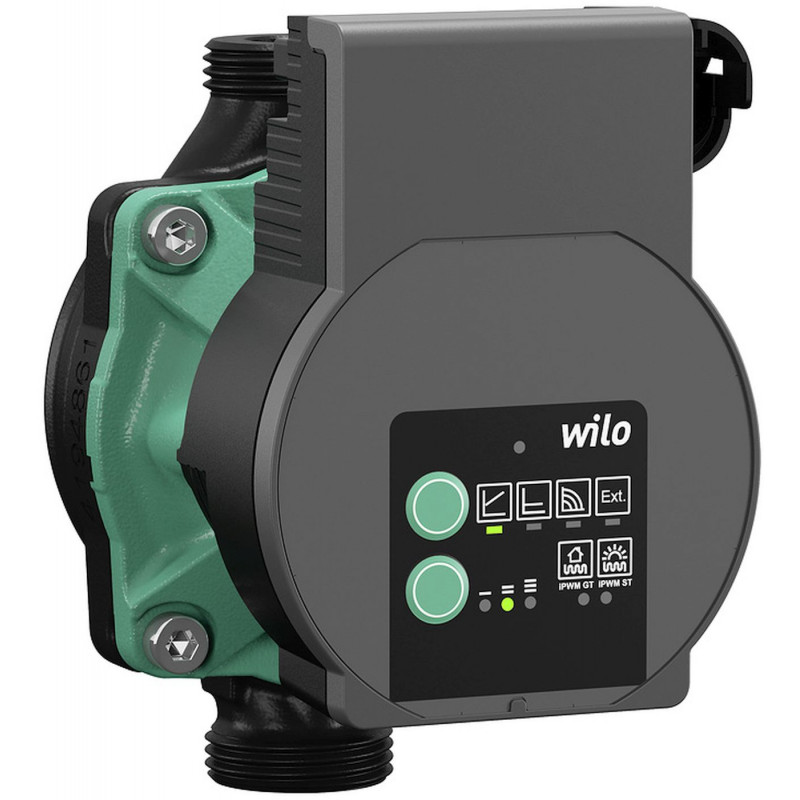

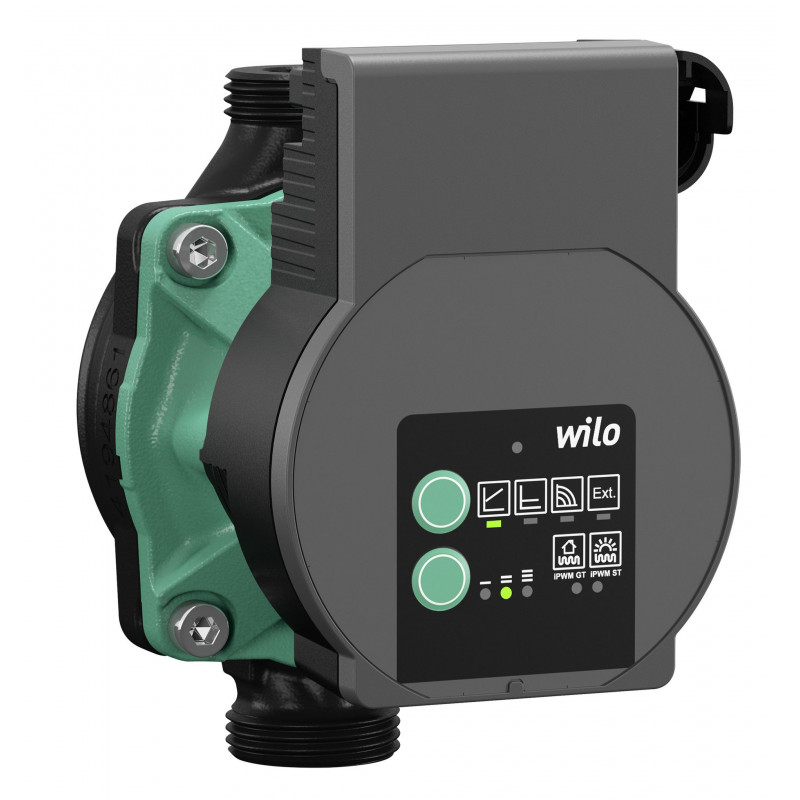

Wilo-Varios PICO-STG – pompe de circulation a haut rendement

Pompe de circulation a rotor noyé, électronique et sans entretien, avec raccord fileté et moteur synchrone ECM résistant au blocage. La régulation électronique intégrée permet un réglage progressif de la différence de pression. Convient aux installations de chauffage, de climatisation, ainsi qu’aux systemes solaires et géothermiques.

Équipement standard

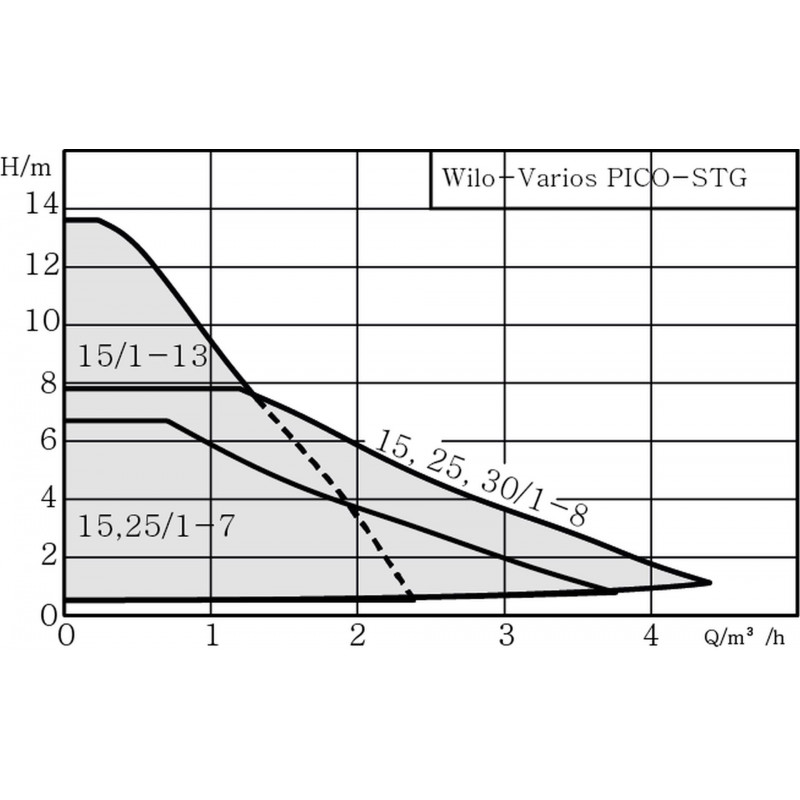

• Modes de régulation prédéfinis pour une adaptation optimale a la charge :

  • Pression différentielle constante (?p-c) – 3 courbes

  • Pression différentielle variable (?p-v) – 3 courbes

  • Vitesse constante – 3 niveaux

• Régulation externe via signal iPWM GT (chauffage/géothermie) ou iPWM ST (solaire)

• Fonction Sync – reprogrammation simple lors du remplacement de la pompe

• Dégazage manuel du rotor et redémarrage manuel

• Afficheur LED avec indication du mode, de la courbe, des défauts et de l’état de fonctionnement

• Indicateur d’état pendant le dégazage et le redémarrage

• Codage LED en mode Sync

• Protection moteur intégrée et fonction automatique de déblocage

• Câble avec fiche 3 pôles et Wilo-Connector

• Connexion PWM

• Corps de pompe avec revetement cataphorétique protecteur

Données de fonctionnement

• Température mini du fluide : -20 °C

• Température maxi du fluide : 110 °C

• Température ambiante mini : -10 °C

• Température ambiante maxi : 40 °C

• Pression de service maxi : PN 10 bar

• Hauteur d’aspiration mini a 50 °C : 0,5 m

• Hauteur d’aspiration mini a 95 °C : 3 m

• Hauteur d’aspiration mini a 110 °C : 10 m

Données moteur

• Indice d’efficacité énergétique (EEI) : ?0,20

• Alimentation : 1~230 V ±10 %, 50/60 Hz

• Puissance nominale P2 : 38 W

• Vitesse : 2340–4366 tr/min

• Puissance absorbée : 1–50 W

• CEM : EN 61000-6-3, EN 61000-6-2, EN 61800-3

• Classe d’isolation : F

• Degré de protection : IPX4D

• Presse-étoupe : 1 × PG11

• Valeur de référence pour les pompes de circulation a haut rendement : EEI ? 0,20

Matériaux

• Corps de pompe : fonte grise

• Roue : PP-GF40

• Arbre : acier inoxydable

• Paliers : carbone imprégné de métal

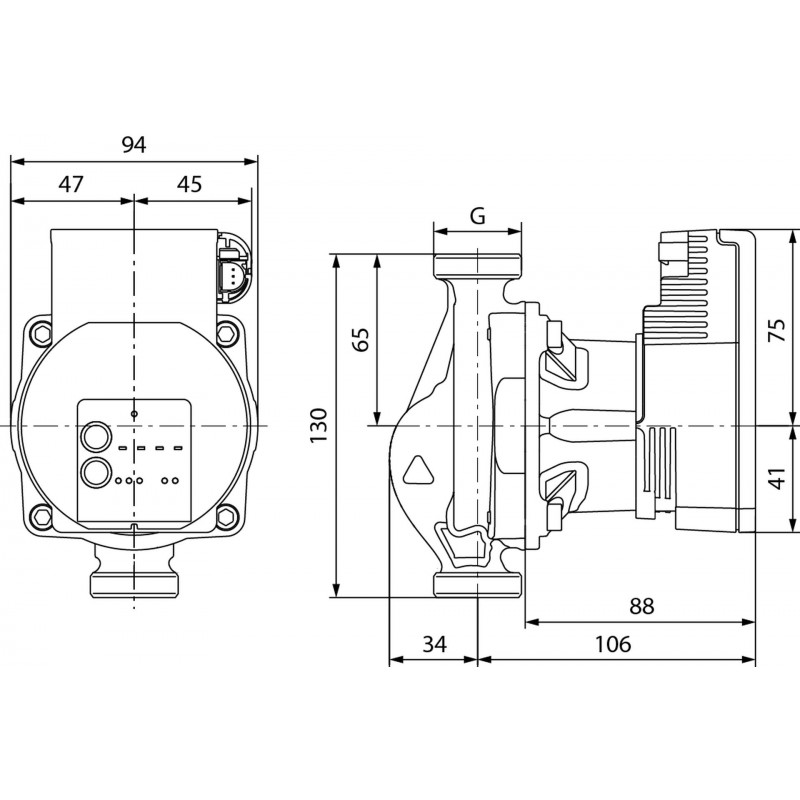

Dimensions d’installation

• Raccord côté aspiration (DNs) : G 11

• Raccord côté refoulement (DNd) : G 11

• Longueur de construction (L0) : 130 mm

•

Les images peuvent différer du produit/article original.
