Description

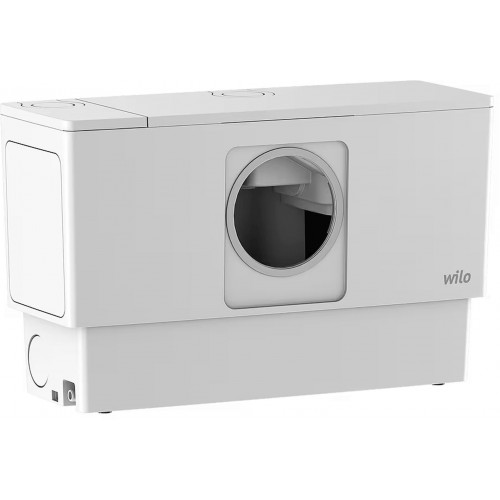

Wilo DrainLift MINI5-XS/WC-EF

Wilo DrainLift MINI5-XS/WC-EF est une station de relevage compacte, prete a raccorder, équipée d’un contact d’alarme sans potentiel. Elle est conçue pour l’évacuation des eaux usées provenant d’éviers, douches, baignoires et WC dans les installations domestiques. L’appareil est conforme a la norme EN 12050-3 pour les eaux usées avec matieres fécales.

Application

La station est destinée a la collecte et au pompage des fluides suivants :

• Eaux usées avec matieres fécales

Le transport des eaux usées est réalisé conformément a la norme EN 12050-3.

Pour les installations selon EN 12050-3, les conditions suivantes doivent etre respectées :

• Tous les éléments de drainage raccordés doivent etre installés dans une seule piece
• Une toilette supplémentaire doit etre installée au-dessus du niveau de reflux

Construction et conception

Station de relevage compacte et entierement submersible avec pompe submersible, livrée prete a etre branchée. La pompe est équipée d’une lame rotative assurant le broyage fiable des matieres fécales présentes dans les eaux usées.

La mesure du niveau est assurée par un capteur de niveau. La ventilation est intégrée dans le boîtier interne et dotée d’un filtre a charbon actif. Le couvercle du réservoir ferme completement l’appareil.

Un contact sans potentiel de type ouverture (NC) permet le raccordement d’une alarme externe de défaut.

Raccordements

• 1 × entrée DN 40 (50 mm), orientée vers le haut, sans clapet anti-retour, fermée en usine
• 2 × entrées DN 40/50 (50/63 mm), horizontales gauche et droite, avec clapet anti-retour, ouvertes en usine
• 1 × raccord WC DN 100 (110 mm), orienté vers l’avant, ouvert en usine
• 1 × raccord de refoulement DN 32/40 (40/50 mm), orienté vers le haut, avec clapet anti-retour

Si nécessaire, le raccord WC peut etre orienté horizontalement vers la gauche et le raccord de refoulement horizontalement vers la droite. Les ouvertures correspondantes sont prévues en usine.

Contenu de la livraison

• Manchon d’étanchéité DN 32/40 pour sortie de refoulement
• Manchon d’étanchéité DN 100 pour raccord WC
• Bague de serrage et colliers de serrage
• Raccords d’entrée DN 50
• Manchons d’étanchéité DN 40/50
• Clapets anti-retour
• Colliers et clips de fixation
• Bouchons d’étanchéité et joints toriques
• Fixation anti-flottabilité avec équerres, vis et chevilles
• Kit de vidange d’urgence
• Kit pour réglage de la hauteur d’aspiration
• Kit pour raccordement de refoulement horizontal
• Notice d’installation et d’utilisation
