WILO TMR 32/11 Pompe submersible 4145327

Description

  Pompe submersible pour l'installation immergée stationnaire et
  transportable. Pompe avec interrupteur a flotteur intégré pour un
  fonctionnement entierement automatique.
Pour l'évacuation en milieu domestique des :
- Eaux chargées exemptes de matieres fécales
- Eaux usées (contenant peu de sable et de gravier)
- Pompe pour eaux chargées avec aspiration basse (pompage jusqu'a
  un reste d'eau de 2 mm), roue multicanale ouverte et orifice fileté
  vertical.
- Le corps de pompe, la crépine d'aspiration et la roue sont en
  matériau composite.
- Moteur 1~ (refroidissement par enveloppe) avec condensateur de
  fonctionnement intégré et surveillance thermique du moteur a
  commutation automatique.
- Carter de moteur en acier inoxydable. Chambre d'étanchéité remplie
  d'huile avec étanchement double : une bague d'étanchéité d'arbre est
  montée côté moteur, une garniture mécanique côté pompe.
- Câble de raccordement avec interrupteur a flotteur et fiche (CEE 7/7)
  intégrée.
Caractéristiques hydrauliques:
- Pression de service maximale PN: 2 bar
- Type de construction de la roue: Roue multicanale ouverte
- Granulométrie de l'hydraulique: 2 mm
- Profondeur d'immersion max.: 1 m
- Température du fluide min. Tmin: 3 °C
- Température du fluide max. Tmax: 35 °C
- Min. température ambiante Tmin: 3 °C
- Température ambiante max. Tma: 35 °C
Caractéristiques du moteur:
- Alimentation réseau: 1~230 V, 50 Hz
- Tolérance de tension ±10 %
- Facteur de puissance cos ?: 0.93
- Puissance nominale du moteur P2: 0,55 kW
- Puissance absorbée P1 max: 750 W
- Courant nominal IN: 3,2 A
- Courant de démarrage I: 9,8 A
- Type de branchement: Direct en ligne (DOL)
- Vitesse nominale n: 2900 1/min
- Nombre de démarrages max. t: 50 1/h
- Classe d'isolation: F
- Classe de protection: IP68
- Mode de fonctionnement (immergé): S1
- Mode de fonctionnement (non immergé): S3-25%
Câble:
- Longueur du câble de raccordement: 4 m
- Type de câble: H07RN-F
- Section du câble: 3G1 mm2
- Prise électrique: CEE7/7 (contact de protection)
- Type de câble de raccordement: Non détachable
Équipement/Fonction:
- Interrupteur a flotteur: oui
- Type de protection antidéflagrante -
- Protection moteur: Bimétal
Matériaux:
- Corps de pompe: PP-GF30
- Roue: PPE/PS-GF20
- Matériau du joint côté pompe: BQ1PFF
- Matériau du joint côté moteur: NBR
- Matériau du joint: NBR
- Corps du moteur: Acier inoxydable
Dimensions de montage:
- Bride côté refoulement DNd: G 11

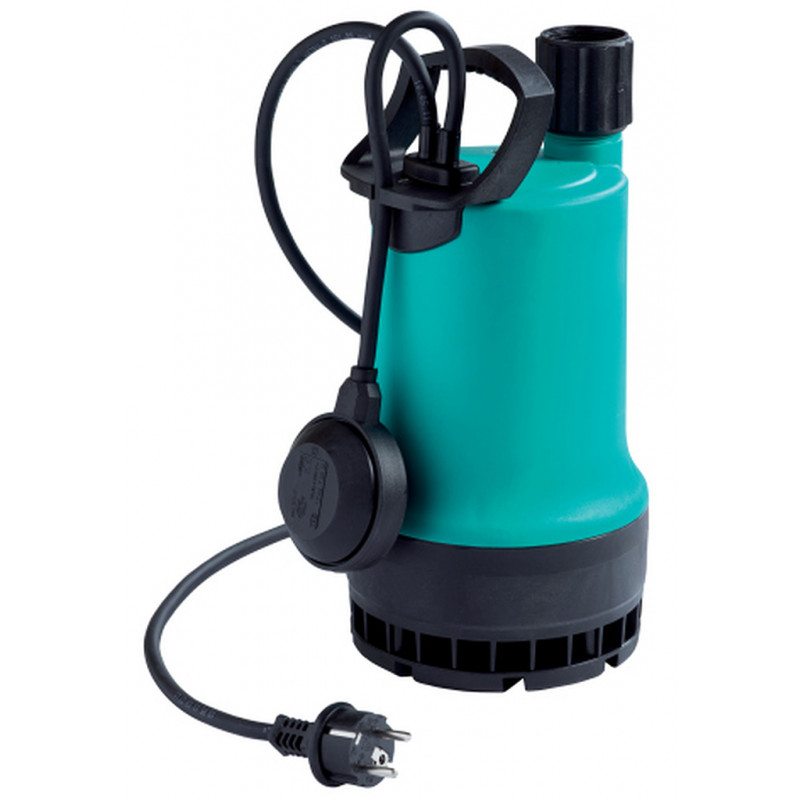

Photo d'illustration
