WILO Rain 3-45 EM gestionnaire de récupération d'eau de pluie 2551473

Description

  La Wilo-RAIN3 est un gestionnaire de récupération d'eau de pluie
  permettant d'économiser l'eau potable et préconisé dans la
  distribution d'eau des réservoirs de toilettes ou l'arrosage du jardin,
  par exemple. Grâce a sa forme compacte normalisée EN 1717 et DIN
   1989 et a ses multiples options de raccordement hydraulique, son
  installation ou son remplacement est plus simple et plus rapide. En
  outre, l'interface intuitive avec écran tactile LCD combinée aux
  multiples fonctions intelligentes comme les routines d'autoprotection
  augmentent le confort d'utilisation et la fiabilité.
Particularités/Avantages du produit:
- Installation aisée grâce au systeme pret a etre branché, a la
  construction compacte et aux différentes options de raccordement
  hydraulique
- Commande confortable et fonctions de réglage simples grâce a
  l'écran tactile LCD combiné aux multiples fonctions
- Grande fiabilité assurée par les routines d'autoprotection intégrées
- Sécurité des conditions d'hygiene assurée par un réservoir tampon
  avec dispositif de sécurité selon DIN 1989 et EN 1717
- Entretien aisé avec acces direct aux composants du moteur
- Fonctionnement silencieux pour les installations résidentielles
Équipement/Fonctionnalités:
Module compact pret a etre branché :
- Pompe centrifuge autoamorçante HiMulti 3 P sur bâti de base avec
  amortisseurs de vibration
- Réservoir de stockage 11 l pour la réalimentation en eau fraîche avec
  vanne a flotteur
- Vanne a 3 voies
- Couvercle a l'avant et a l'arriere
- Raccord côté refoulement, tuyau flexible Rp 1"
- Raccord côté aspiration, tuyau flexible Rp 1"
- Raccord pour réseau de distribution d'eau municipal R 3"
- Câble d'alimentation réseau 1,5 m et fiche
- Capteur de niveau 4…20 mA avec câble de 20 m pour la surveillance
  du niveau des eaux pluviales dans le réservoir de stockage
- Capteur de pression 4…20 mA
- Capteur de trop-plein installé dans le réservoir de stockage
- Alarme sonore
- Contact sec pour option d'alarme ou de rapport de défauts externe
- Appareil de commande électronique avec écran tactile LCD couleur
Commande/Écran:
- Écran tactile LCD couleur
- Affichage permanent du niveau de remplissage dans la citerne,
  pression de l'installation côté refoulement, état de fonctionnement de
  l'interface de commande
- Enregistrement des 10 dernieres pannes
Commande:
Régulation entierement automatique de :
- Pompe centrifuge autoamorçante HiMulti 3 P
- Pression de déclenchement réglable
- Modes de fonctionnement des installations (manuel ou automatique)
- Commutation par vanne a 3 voies entre le fonctionnement pour eaux
  pluviales et pour le réseau municipal de distribution d'eau
- Surveillance du niveau de remplissage de la citerne
- Détection de trop-plein du réservoir de stockage
- Protection contre le fonctionnement a sec de la pompe
- Prise en charge de la fonction d'autoamorçage
- Renouvellement automatique de l'eau dans le réservoir de stockage
- Rapports de marche et de défauts
- Option d'émission d'alarme ou de rapport de défauts externe
- Pompe submersible en option (pompe de citerne)
Surveillance:
- Niveau de remplissage des eaux pluviales dans le réservoir de
  stockage par capteur de niveau 4…20 m
- Pression d'alimentation actuelle
- Protection contre le fonctionnement a sec de la pompe
- Surveillance continue des câbles du capteur
- Protection de la tension d'alimentation de la pompe par disjoncteur
- Trop-plein du réservoir de stockage
Interfaces:
- Relais pour pompe submersible optionnelle
- Contact sec pour option d'émission d'alarme ou de rapport de défauts
  externe au niveau de la gestion technique de bâtiment
- Contact sec pour capteur de trop-plein ou de reflux
Accessoires en option:
- Pompe de citerne, pour compenser les pertes de pression dues a une
  distance d'aspiration trop importante (en fonction de l'installation),
  une pompe submersible peut etre utilisée dans le réservoir d'eaux
  pluviales.
- Alarme externe
- Capteur de trop-plein ou de reflux

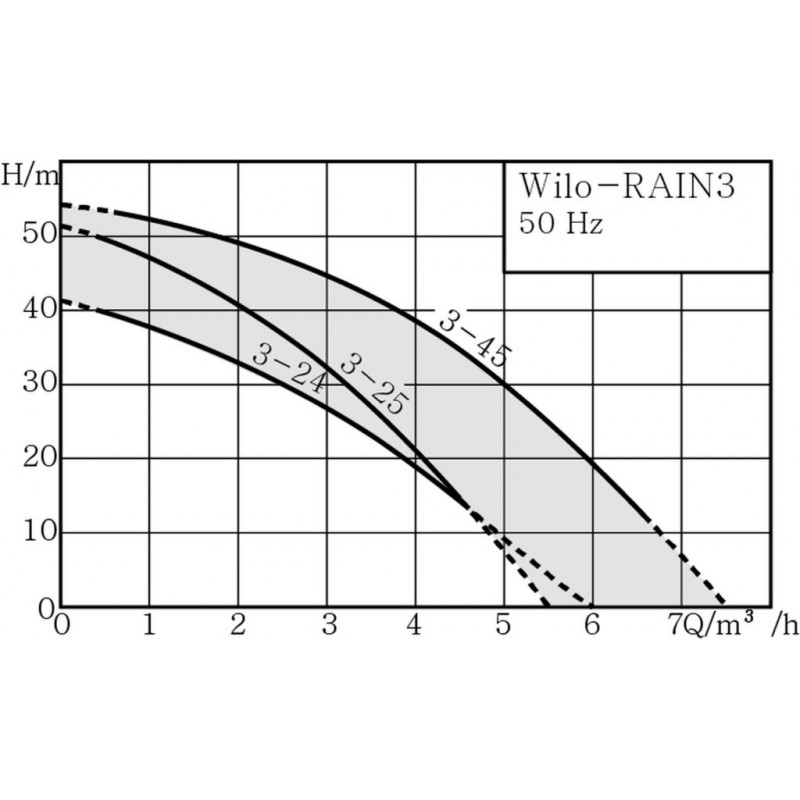

Caractéristiques hydrauliques:
- Pression de service maximale PN: 8 bar
- Bride de refoulement: G 1
- Installation de réalimentation -
- Débit max. Qmax: 6,0 m3/h
- Débit optimal Qopt: 3,8 m3/h
- Hauteur manométrique max. Hmax: 51,7 m
- Hauteur manométrique optimale Hopt: 36,42 m
- Température du fluide min. Tmin: 3 °C
- Température du fluide max. Tmax: 30 °C
- Min. température ambiante Tmin: 5 °C
- Température ambiante max. Tmax: 40 °C
Caractéristiques du moteur:
- Alimentation réseau: 1~230 V, 50 Hz
- Puissance sur l'arbre P2(Q=max.) de la roue sélec. * Nombre de pompes: 800 W
- Vitesse nominale n: 2900 1/min
- Courant nominal IN: 4,6 A
- Classe de protection moteur: X4
- Classe d'isolation F
Matériaux:
- Corps de pompe: PA6T/6I-GF40
- Roue: PPE/PS-GF30
- Arbre: Acier inoxydable
- Garniture d'étanchéité d'arbre: BVPFF
- Matériau de la chambre a étages: PPE/PS-GF30

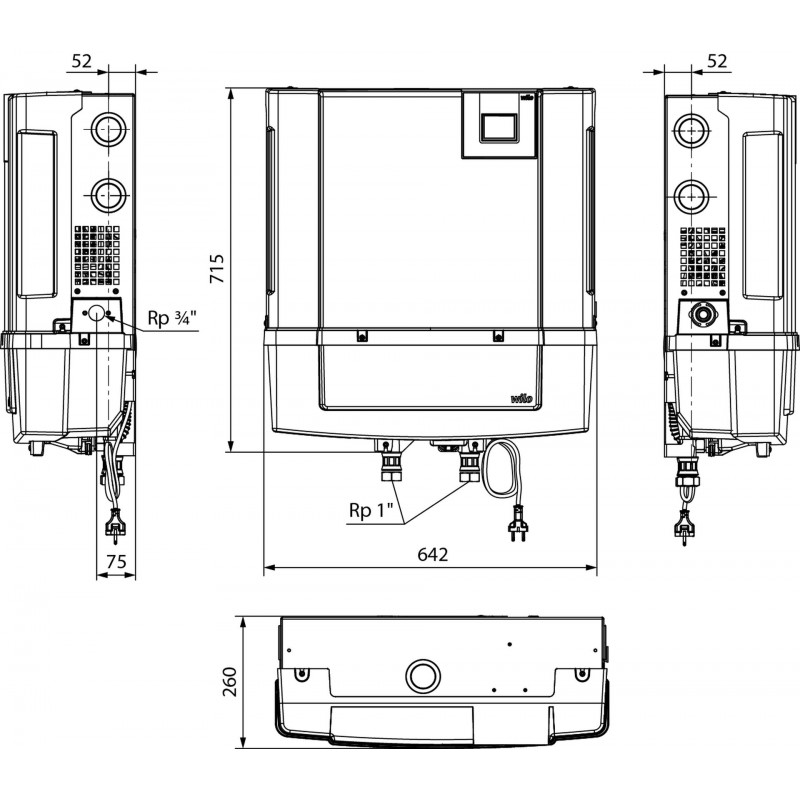

Dimensions de montage:
- Volume brut de la cuve V: 10 l
- Volume brut du réservoir a vessie V: 0 l
- Bride côté aspiration DNs: G 1
- Bride côté refoulement DNd: G 1

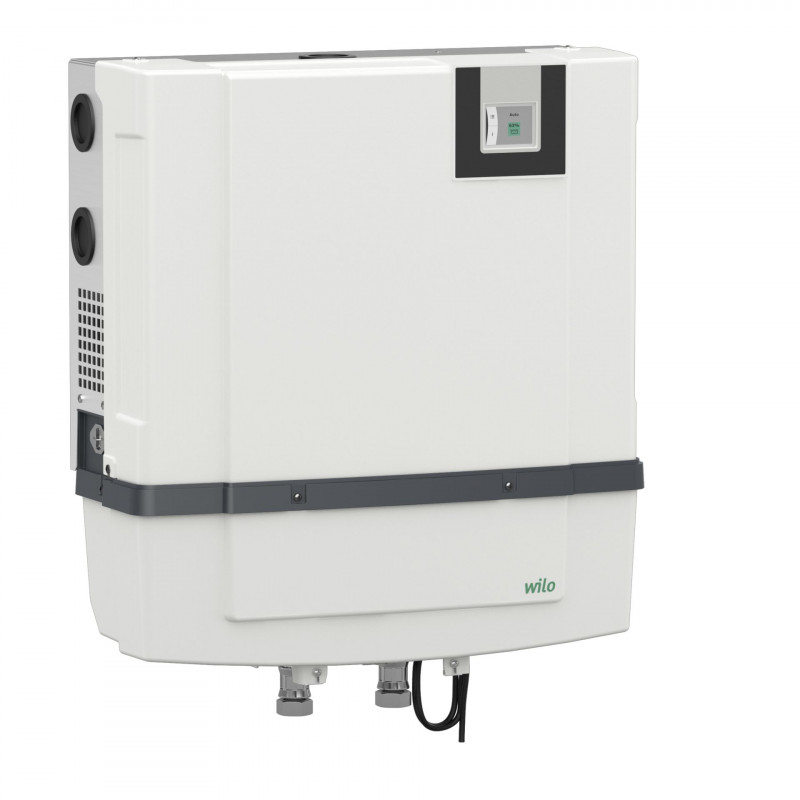

  Photo d'illustration
