HEIMEIER Raccordement avec vidange 0311-00.102

Description

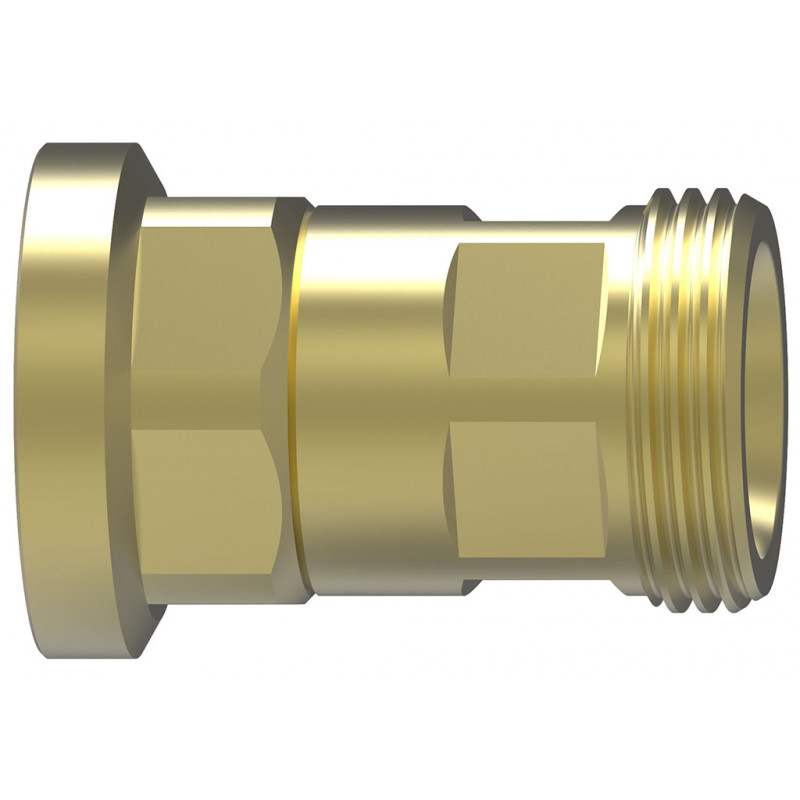

HEIMEIER Raccordement avec vidange 0311-00.102

Dispositif de vidange
Manchon de raccord G 3/4, orientable,
pour raccord de tuyau 1/2“.


Vekolux

Raccordement avec vidange pour radiateurs avec robinetterie intégrée
Le raccord Vekolux est conçu pour etre installé sur les radiateurs a robinetterie intégrée raccordements Rp1/2 femelle fileté et G3/4 mâle fileté. L’auto- étanchéité de la connexion rend le montage facile sur le radiateur. Modeles dans les formes équerres et droites, pour des installations bitubes, ou monotubes ce qui signifie que le raccord peut etre utilisé de différentes façons.


Caractéristiques principales
- Vidange et remplissage du radiateur
- Fermeture simultanée des raccords de départ et de retour
- En vue du raccord au corps de chauffe, a droite ou a gauche
- Revetement pour les modeles coudés et droits


- Raccordement Vekolux avec les fonctions de fermeture et de vidange.
- Tige pour la fermeture parallele simultanée du départ et du retour. Opération a effectuer a l’aide de la clé IMI Heimeier. Orifice de vidange intégrée a la tige.
- Modeles monotube et bitube, coudés et droits, avec raccordement R1/2 et G 3/4.
- L’entraxe des deux raccords est de 50 mm. Plage de tolérances ± 1,0 mm grâce a des écrous de raccordement spéciaux et un systeme de garniture plate flexible pour un montage, exempt de contrainte.
- Etanchéité de la tige et des cônes grâce a des joints toriques EPDM. Corps en bronze nickelé, résistant a la corrosion et aux formes géométriques particulieres afin de réduire l’échauffement parasite des corps de chauffe dans les installations de chauffage monotubes.
- Raccordement, côté tube G 3/4, avec raccords a compression pour tubes en matiere plastique, en cuivre, en acier de précision ou multicouches.
- Pour les robinets IMI Heimeier, utiliser uniquement les raccords a bague correspondants et portant la marque distinctive IMI Heimeier (la marque distinctive étant, p. ex., 15 THE).
- Remarquable design du raccord de part son habillage aux formes esthétiques.
- Température de service admissible 120 °C, avec revetement 90 °C.
- Surpression de service admissible 10 bars.
