HEIMEIER Multibox K avec vanne thermostatique blanc 9302-00.800

Description

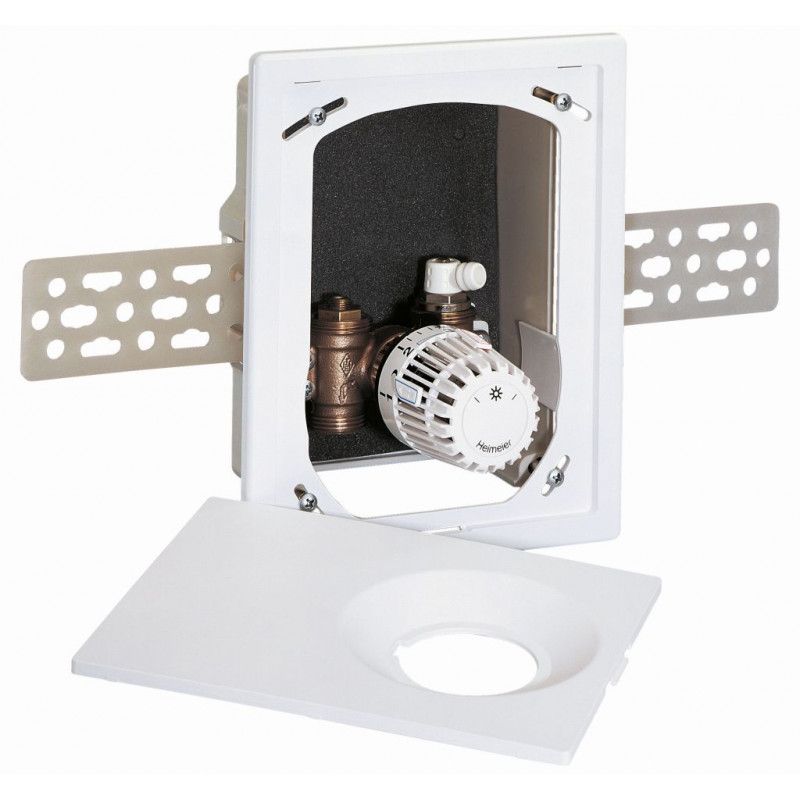

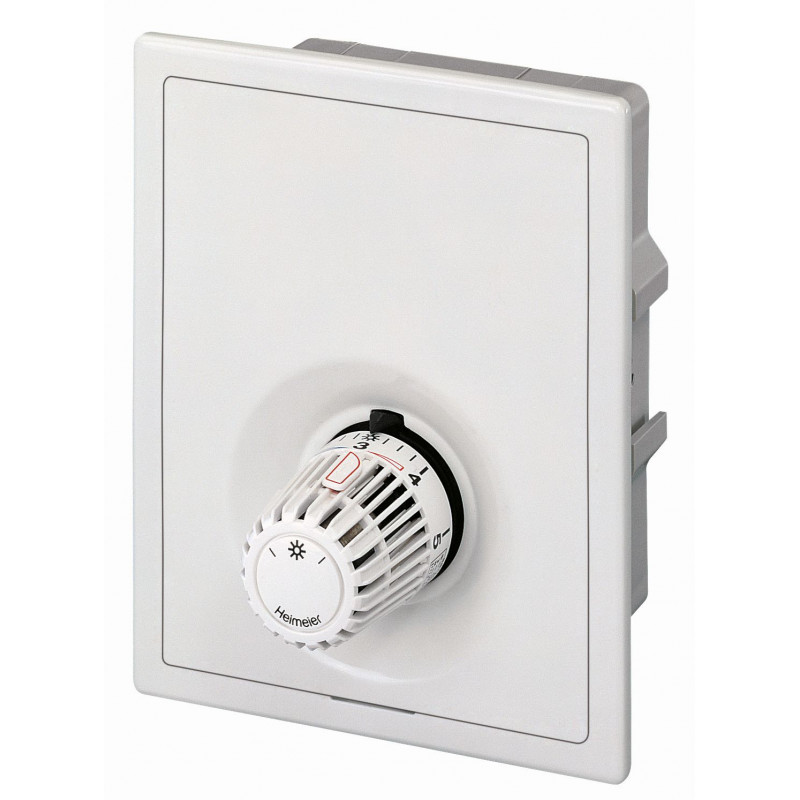

HEIMEIER Multibox K avec vanne thermostatique blanc 9302-00.800


Multibox K, RTL et K-RTL
Multibox K, RTL et K-RTL sont utilisés pour pour le contrôle décentralisé de chauffage par le sol, muraux ou systemes combinés sol-radiateurs. Compensation jusqu'a 6° par côté en cas de montage non perpendi culaire. Couvercle a vis de fixation masquées. Modeles avec couvercle et capot gradué apparent blanc ou chromé. Souplesse de montage pour tous les types de murs, compensation de profondeur de 30 mm.


- Compensation jusqu'a 6° par côté en cas de montage non perpendi culaire
- Couvercle a vis de fixation masquées
- Modeles avec couvercle et capot gradué apparent blanc ou chromé
- Souplesse de montage pour tous les types de murs, compensation de profondeur de 30 mm

Applications: Systemes de chauffage par le sol, muraux, systemes combinés sol-radiateurs

Fonctions:
- Multibox K: Régulation de la température ambiante, Préréglage (V-exact II), Arret, Purge
- Multibox RTL: La limitation maximale de la température de retour, Préréglage, Arret, Purge
- Multibox K-RTL: Régulation de la température ambiante, La limitation maximale de la température de retour, Préréglage (V-exact II), Arret, Purge

Dimensions:
- Corps de vanne DN 15.
- La profondeur de montage du coffret encastré est de 60 mm seulement.
- Souplesse de montage grâce a un écartement variable entre le coffret encastré et le couvercle de 30 mm maximum.
- Le couvercle peut compenser une inclinaison du coffret encastré jusqu’a 6° par côté.

Classe de pression: PN 10

Plage de la réglage:
- Tete thermostatique K: de 6 °C a 28 °C
- Limiteur de température de retour RTL: de 0 °C a 50 °C

Température:
- Température de service maxi.: 90 °C
- Température de service mini.: 2 °C
- Pour tous les modeles Multibox, s’assurer que la température de la canalisation montante de l'installation convient a la conception du systeme de chauffage par le sol.
Voir Information!

Matériaux:
- Corps de robinet : Bronze industriel résistant a la corrosion.
- Joints toriques : caoutchouc EPDM
- Clapet : caoutchouc EPDM
- Ressort de rappel : Acier inoxydable
- Mécanisme du robinet : Laiton, PPS (polyphénylene sulfure)
- Tige : Tige en acier inoxydable avec étanchéité par double joint torique. Le joint torique extérieur peut etre remplacé sous pression
- Pieces de plastique ABS et PA.
- Capteur : Tete thermostatique F avec bulbe liquide. Limiteur de température de retour (RTL) rempli d'un fluide dilatable.

Traitement de surface:
- Tous les modeles au choix avec couvercle et capot gradué apparent blanc RAL 9016 ou chromé.


Raccordement des tuyauteries: Raccord côté tube G3/4 par cône adapté aux bagues a compression pour tubes en plastique, en cuivre, en acier de précision et multicouche.
