Wilo RAIN1-45 EM Systeme de récupération des eaux de pluie 2551470

Description

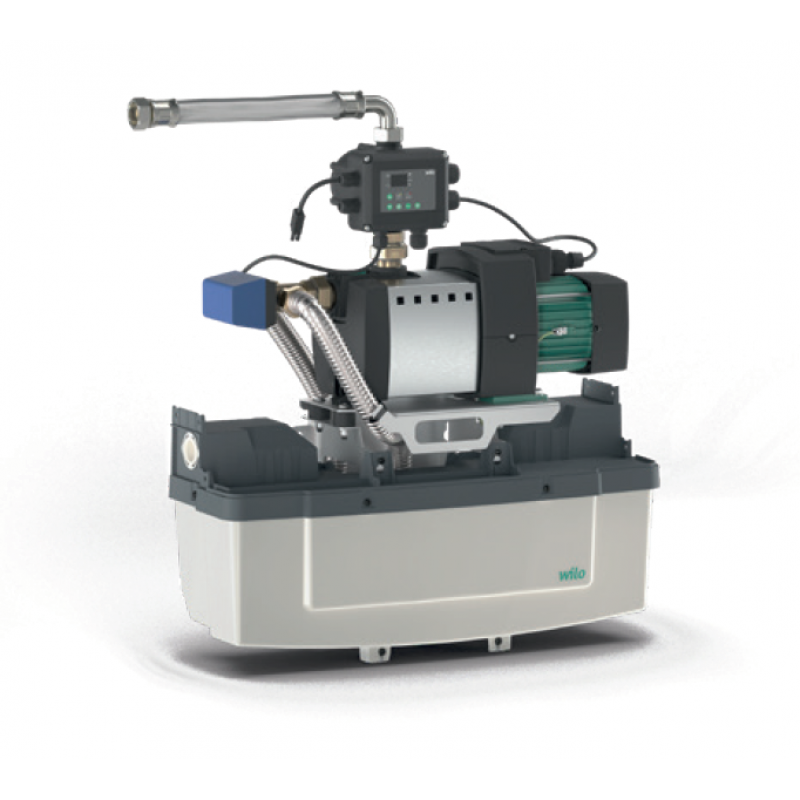

Wilo RAIN1-45 EM – Systeme de récupération d’eau de pluie

Le Wilo RAIN1-45 EM est un appareil compact conçu pour une utilisation efficace de l’eau de pluie, par exemple pour les chasses d’eau des toilettes ou l’arrosage du jardin. Il permet de réaliser des économies significatives d’eau potable, tout en assurant un fonctionnement hygiénique et sécurisé conforme aux normes EN 1717 et DIN 1989. Grâce a sa conception modulaire et a son unité de commande intelligente, le systeme est facile a installer et a utiliser.

Avantages principaux

• Économie d’eau potable grâce a l’utilisation de l’eau de pluie pour les usages techniques

• Installation facile grâce a une solution plug-and-play et une large compatibilité hydraulique

• Commande intuitive via une interface conviviale avec des fonctions avancées

• Grande fiabilité grâce aux routines de protection intégrées

• Sécurité sanitaire assurée par clapet anti-retour et réservoir tampon conforme aux normes

• Entretien aisé avec un acces direct aux composants essentiels

Équipement et construction

Le dispositif se présente sous la forme d’un module compact pret a etre raccordé, comprenant :

• Pompe centrifuge auto-amorçante HiMulti 3 P montée sur un châssis antivibratoire

• Réservoir tampon de 11 l avec robinet a flotteur pour le réapprovisionnement en eau claire

• Vanne a trois voies pour basculer entre eau de pluie et eau de ville

• Raccordements hydrauliques :

  • Décharge : Rp 1”

  • Aspiration : Rp 1”

  • Raccord réseau d’eau : R 3”

• Câble d’alimentation de 1,5 m avec fiche

• Interrupteur a flotteur avec câble de 20 m pour surveiller le niveau de la cuve

• Contact sec pour signal d’alarme externe ou détection d’erreur

• Unité de commande électronique avec détection de débit nul et capteur de pression analogique côté refoulement

Commande et fonctionnalités

Affichage et interface utilisateur

• Panneau de commande avec boutons

• Afficheur 7 segments et voyants LED

• Affichage permanent de :

  • Niveau dans la cuve

  • Pression en sortie

  • État de fonctionnement

Fonctions de contrôle

• Régulation entierement automatique de la pompe

• Modes de fonctionnement sélectionnables : manuel / automatique

• Commutation entre fonctionnement sur eau de pluie ou eau potable

• Surveillance du niveau de la cuve

• Protection contre la marche a sec

• Renouvellement automatique de l’eau dans le réservoir tampon

• Signaux d’erreur et possibilité d’alarme externe

• Entrée disponible pour pompe immergée optionnelle

Surveillance et sécurité

• Surveillance du niveau via un interrupteur a flotteur

• Suivi de la pression en sortie

• Protection contre la marche a sec

• Surveillance de la continuité des câbles capteurs

• Protection électrique via disjoncteur

Interfaces et accessoires

• Sortie relais pour commander une pompe immergée en option

• Contact sec pour alarme ou signal vers un systeme de gestion technique (GTB)

Accessoires en option :

• Pompe immergée pour citerne (utile en cas de longue distance d’aspiration)

• Alarme externe acoustique ou visuelle

Les images peuvent différer du produit/article original.
