WILO PLAVIS 015-C-2G Station de relevage des condensats 2548553

Description

  Station de relevage des condensats pour la collecte et le pompage
  des condensats issus de chaudieres de condensation, de circuits de
  refroidissement et de circuits de climatisation. Version prete a etre
  branchée avec couvercle rotatif et moteur. Les arrivées sont fixées a
  l'aide de conduites en caoutchouc adaptables. Le pilotage du niveau
  de la station de relevage des condensats s'effectue par des
  contacteurs a niveau a électrodes. Un clapet anti-retour a bille
  intégré permet d'éviter le reflux des condensats dans la cuve. La
  construction modulaire de la station de relevage des condensats
  rend cette installation particulierement compacte et silencieuse tout
  en réduisant la consommation électrique. Une alarme visuelle et
  sonore, ainsi qu'un contact d'alarme (contact de repos/a fermeture)
  intégrés assurent la sécurité de fonctionnement. La station de
  relevage des condensats est équipée d'une chambre a granulats
  pour la neutralisation des condensats.
Particularités/Avantages:
- Grande sécurité de fonctionnement grâce a l'alarme visuelle et
  sonore et au contact d'alarme (contact de repos/a fermeture)
  intégrés
- Mesure du niveau d'eau par contacteur a niveau a électrodes
- Neutralisation des condensats grâce a la chambre a granulats
  intégrée
- Facilité de montage grâce au systeme Plug & Pump avec arrivée
  adaptable et couvercle rotatif
- Entretien simple et rapide grâce au couvercle de service et au clapet
  anti-retour a bille intégré
- Économie d'énergie grâce a une faible consommation électrique (?
  20 W)
- Intégration parfaite dans l'environnement client grâce a une
  construction compacte et moderne et un fonctionnement silencieux
  (? 40 dBA)
Étendue de la fourniture:
- Station de relevage des condensats avec capteur de niveau
- Cuve, couvercle et couvercle de service
- Câble électrique 1,5 m, contact d'alarme
- Chambre a granulats incluant des granulats de neutralisation
- Tuyau flexible côté refoulement (O 8 mm, 5 m)
- Arrivées adaptables (4 conduites en caoutchouc O 2/32 mm)
- Vis (O 4 mm) et chevilles pour montage mural
- Notice de montage et de mise en service
Caractéristiques hydrauliques:
- Pression de service maximale PN 0,5 bar
- Température du fluide min. Tmin 5 °C
- Température du fluide max. Tmax 60 °C
- Min. température ambiante Tmin 5 °C
- Température ambiante max. Tmax 40 °C
- Valeur pH 2.5
- Volume de commutation V 0,7 l
- Niveau d'arret min. 33 mm
- Niveau de marche min. 55 mm
- Domaine d'application admissible
- Température du fluide T 5 °C
- Température ambiante T 5 °C
Caractéristiques du moteur:
- Alimentation réseau 1~100-240 V, 50 Hz
- Tolérance de tension ±5 %
- Puissance nominale P2 15 W
- Vitesse nominale n 15000 1/min
- Courant nominal IN 0,2 A
- Classe d'isolation B
- Classe de protection moteur IP20
Matériaux:
- Matériau de la cuve ABS
- Corps de pompe ABS
- Roue POM
- Corps du moteur ABS
Dimensions de montage:
- Bride côté aspiration O 18-40mm
- Bride côté refoulement O 8-10mm

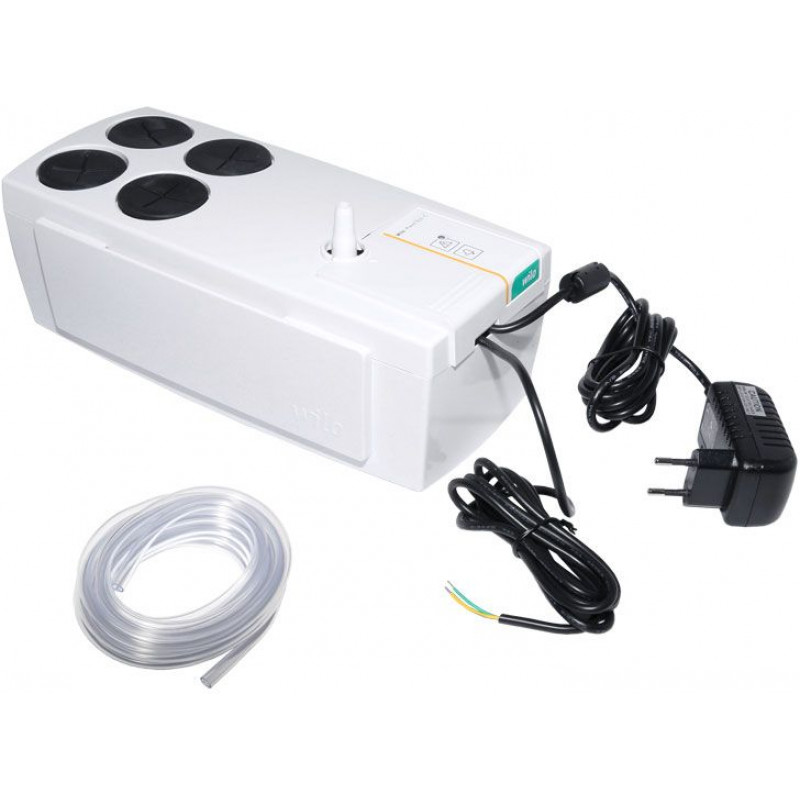

Photo d'illustration
