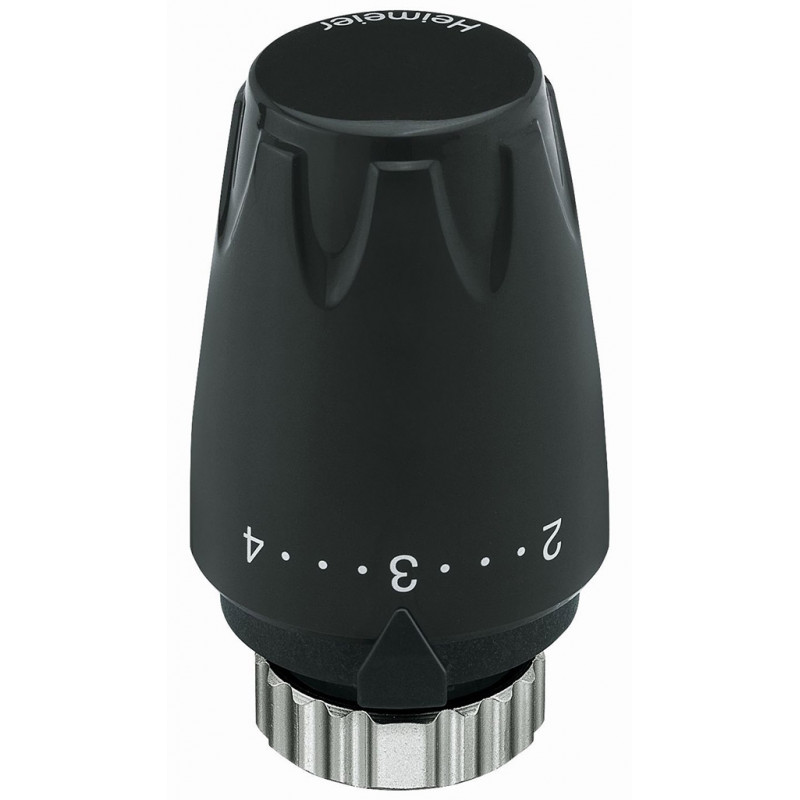

HEIMEIER Tete thermostatique DX grise graphite avec élément sensible intégrée 6700-00.503

Description

  D’un point de vue technique, les tetes thermostatiques sont des
  régulateurs proportionnels permanents (régulateur P) sans
  énergie auxiliaire. Elles ne nécessitent aucune connexion électrique
  ou autre source d’énergie auxiliaire. La levée du clapet est
  proportionnelle aux variations de la température intérieure. Si la
  température ambiante augmente, par exemple sous l’effet de la
  chaleur des rayons de soleil, le liquide contenu dans la sonde se
  dilate et produit ainsi un effet sur le soufflet. Celui-ci réduit le
  débit d’eau circulant en direction du radiateur en abaissant le clapet
  vers le siege. Si la température ambiante diminue, c’est l’effet
  contraire qui se produit. La modification de la levée de l’axe du
  mécanisme occasionnée par la variation de la température est de
  0,22 mm/K.
Applications :
- Systemes de chauffage.
- Surface lisse. Particulierement adaptée pour les zones exigeant une
  hygiene maximum (santé, industrie alimentaire…).
Fonctions:
- Régulation de la température ambiante.
- Protection antigel.
- Limitation ou blocage d'un réglage
Type de régulation :
- Régulateur proportionnel sans énergie auxiliaire. Bulbe liquide. Forte
  puissance de poussée. Tres faible hystérésis, temps optimal de
  fermeture.
- Régulation stable meme avec une faible bande proportionnelle
  (<1K).
Température :
- Plages des températures:6 °C - 28 °C
- Température ambiante maxi. du bulbe : 50°C
Course de la tige : 0,22 mm/K
- Limitation de la course
- Valeur du contrôle de la température, CA : 0,6 K
- Influence de la température du fluide : 0,7 K
- Influence de la pression différentielle : 0,3 K
- Constante de temps : 24 min
- Hystérésis: 0,4 K
Matériaux :
- ABS, PA6.6GF30, laiton, acier, bulbe liquide.
Marquage:
- Symboles Heimeier et KEYMARK
- Positions de réglage 1-5.
Normes :
- Certifiés par KEYMARK et contrôlés selon EN 215. Voir également la
 documentation générale « Tetes thermostatiques - Général ».
Connection :
  Compatible avec tous les corps et inserts thermostatiques
  HEIMEIER a filetage M30x1.5.
