HEIMEIER V-exact II DN 15-1 / 2 "robinet thermostatique Equerre 3711-02.000

Description

  Les corps de robinets thermostatiques V-exact II sont utilisés dans
  les installations de chauffage bitube. Le réglage en continu intégré
  permet d’obtenir l’équilibrage hydraulique le plus précis possible
  dans le but de permettre a tous les consommateurs de chaleur
  d’obtenir la température voulue. Le robinet a un débit important et il
  se caractérise
  par des performances sonores optimisées et des tolérances de débit
  tres réduites.
Caractéristiques Applications :
- Systemes de chauffage et refroidissement.
Fonctions :
- Régulation
- Réglage en continu
- Arret
Dimensions : DN 15
Classe de pression : PN 10
Température :
- Température de service maxi. : 120°C
- Température de service mini. : -10°C
Matériaux :
- Corps de robinet : Bronze industriel résistant a la corrosion.
- Joints toriques : caoutchouc EPDM
- Clapet : caoutchouc EPDM
- Ressort de rappel : Acier inoxydable
- Mécanisme du robinet : Laiton, PPS (polyphénylene sulfure) et SPS
  (polystyrene syndiotactique).
  L'ensemble du mécanisme thermostatique peut etre remplacé avec
  l'outil HEIMEIER sans qu'il soit nécessaire de purger l'installation.
- Tige : Tige en acier inoxydable avec étanchéité par double joint
  torique.
Traitement de surface :
- Le corps du robinet et les raccords sont nickelés.
Marquage :
- THE, code pays, fleche de sens d'écoulement, DN et KEYMARK-
  Désignation.
  II+ -Désignation.
- Capuchon de protection blanc.
Normes :
Les robinets V-exact II répondent aux exigences suivantes :
- certifiés par KEYMARK et contrôlés selon DIN EN 215, série D.
- la « version ?t élevé » et la « version normale » de la fiche de travail
  allemande FW 507 de la Arbeitsgemeinschaft Fernwärme (AGFW)
  (Commission de Travail Chauffage Urbain).
Raccordement des tuyauteries:
  Le corps est conçu pour un raccordement a une tuyauterie filetée, ou
  avec des raccords a compression, a des tubes en acier, en cuivre ou
  multicouche (DN 15 uniquement).
  Le raccordement aux tuyaux plastique est possible avec la version a
  filetée mâle équipée de raccords a compression appropriés.
  Les versions a sertir avec raccord Viega (15 mm) et SC-Contur sont
  compatibles pour les tuyaux en cuivre, en acier inoxydable Viega
  Sanpress et en acier Prestabo.
Raccord a la tete thermostatique et au servomoteur :
HEIMEIER M30x1,5

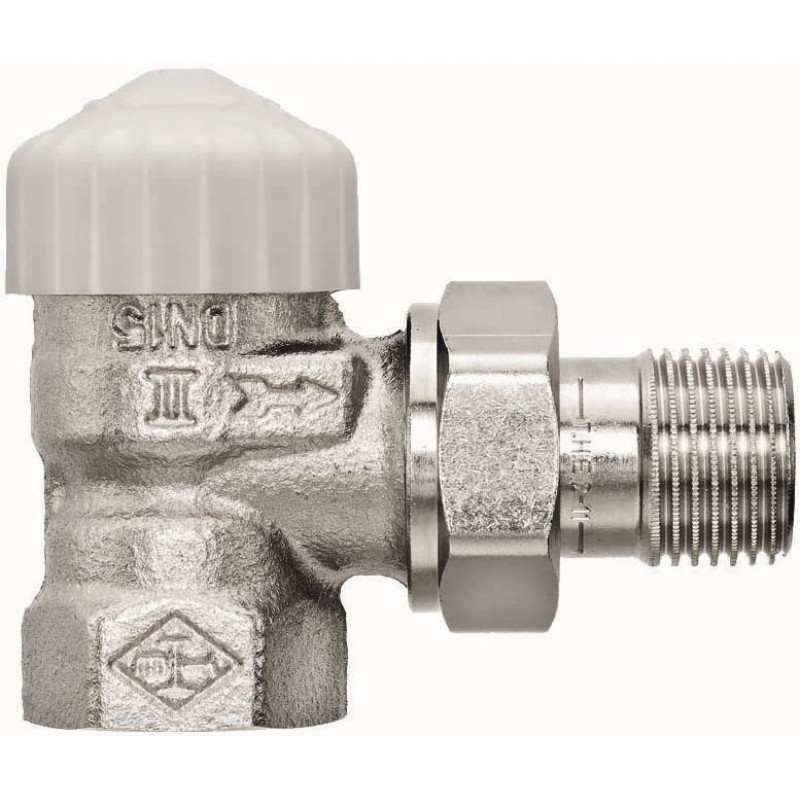

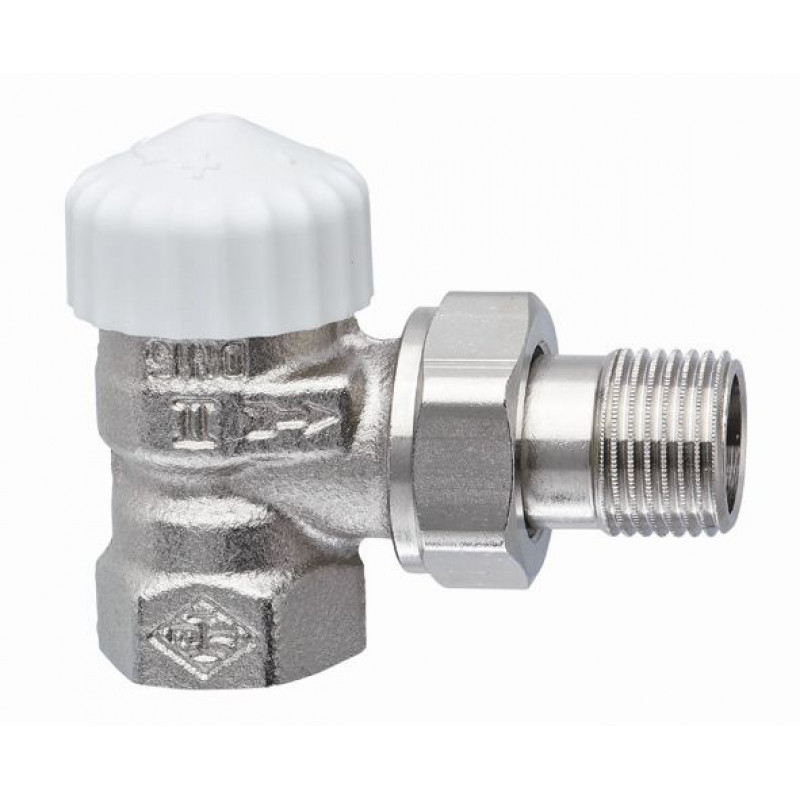

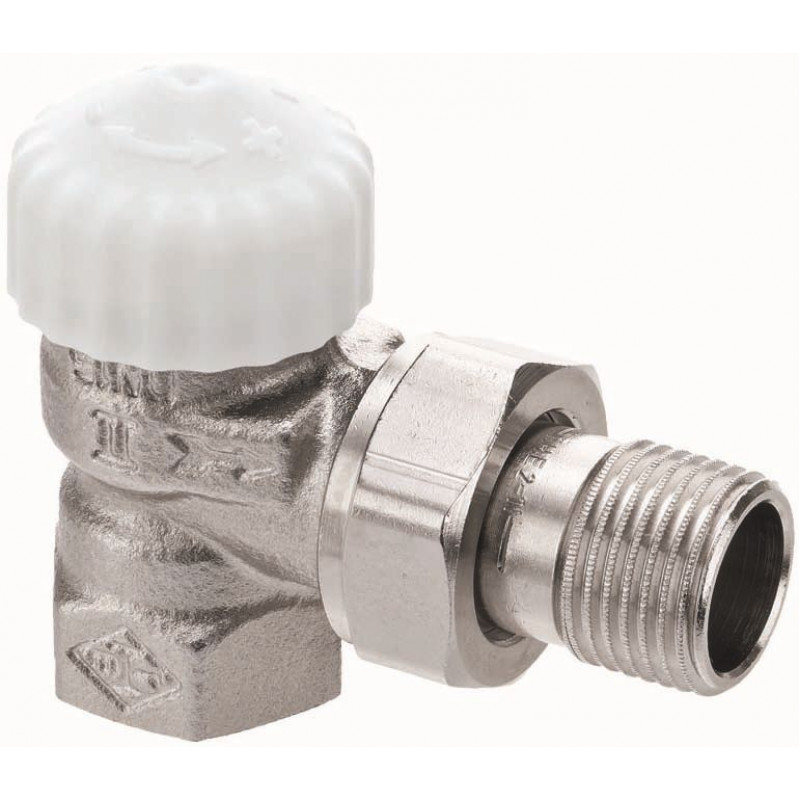

Photo d'illustration
