HEIMEIER Multibox RTL Commande de piece individuelle,avec limiteur de températ 9304-00.800

Description

  Coffret encastré pour la régulation par pieces de chauffage par le sol
  Multibox K, RTL et K-RTL sont utilisés pour pour le contrôle
  décentralisé de chauffage par le sol, muraux ou systemes combinés
  sol-radiateurs. Compensation jusqu'a 6° par côté en cas de montage
  non perpendi culaire. Couvercle a vis de fixation masquées. Modeles
  avec couvercle et capot gradué apparent blanc ou chromé. Souplesse
  de montage pour tous les types de murs, compensation de
  profondeur de 30 mm.
Multibox K, RTL, K-RTL
Applications:
- Systemes de chauffage par le sol, muraux, systemes combinés sol-
  radiateurs
Fonctions:
Multibox K:
- Régulation de la température ambiante,
- Préréglage (V-exact II),
- Arret,
- Purge
Multibox RTL:
- La limitation maximale de la température de retour,
- Préréglage,
- Arret,
- Purge
Multibox K-RTL:
- Régulation de la température ambiante,
- La limitation maximale de la température de retour,
- Préréglage (V-exact II),
- Arret,
- Purge

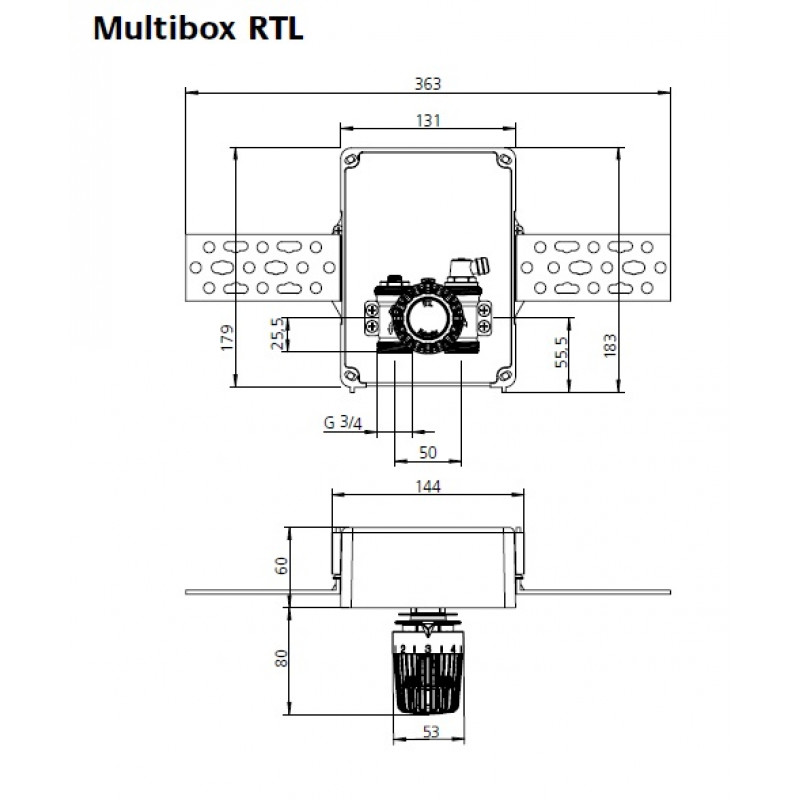

Dimensions:
- Corps de vanne DN 15.
- La profondeur de montage du coffret encastré est de 60 mm
  seulement.
- Souplesse de montage grâce a un écartement variable entre le coffret
  encastré et le couvercle de 30 mm maximum.
- Le couvercle peut compenser une inclinaison du coffret encastré
  jusqu’a 6° par côté.
  Voir également Dimensions.
Classe de pression:
- PN 10
Plage de la réglage:
- Tete thermostatique K: de 6 °C a 28 °C
- Limiteur de température de retour RTL: de 0 °C a 50 °C
Température:
- Température de service maxi.: 90 °C
- Température de service mini.: 2 °C
- Pour tous les modeles Multibox, s’assurer que la température de la
  canalisation montante de l'installation convient a la conception du
  systeme de chauffage par le sol.
  Voir Information!
Matériaux:
- Corps de robinet : Bronze industriel résistant a la corrosion.
- Joints toriques : caoutchouc EPDM
- Clapet : caoutchouc EPDM
- Ressort de rappel : Acier inoxydable
- Mécanisme du robinet : Laiton, PPS (polyphénylene sulfure) et SPS
  (polystyrene syndiotactique)
- Tige : Tige en acier inoxydable avec étanchéité par double joint
  torique. Le joint torique extérieur peut etre remplacé sous pression
- Pieces de plastique ABS et PA.
- Capteur : Tete thermostatique F avec bulbe liquide. Limiteur de
  température de retour (RTL) rempli d'un fluide dilatable.
Traitement de surface:
- Tous les modeles au choix avec couvercle et capot gradué apparent
  blanc RAL 9016 ou chromé.
Marquage:
- THE, fleche de sens d'écoulement, II+-Désignation.
Raccordement des tuyauteries:
- Raccord côté tube G3/4 par cône adapté aux bagues a compression
  pour tubes en plastique, en cuivre, en acier de précision et
  multicouche.

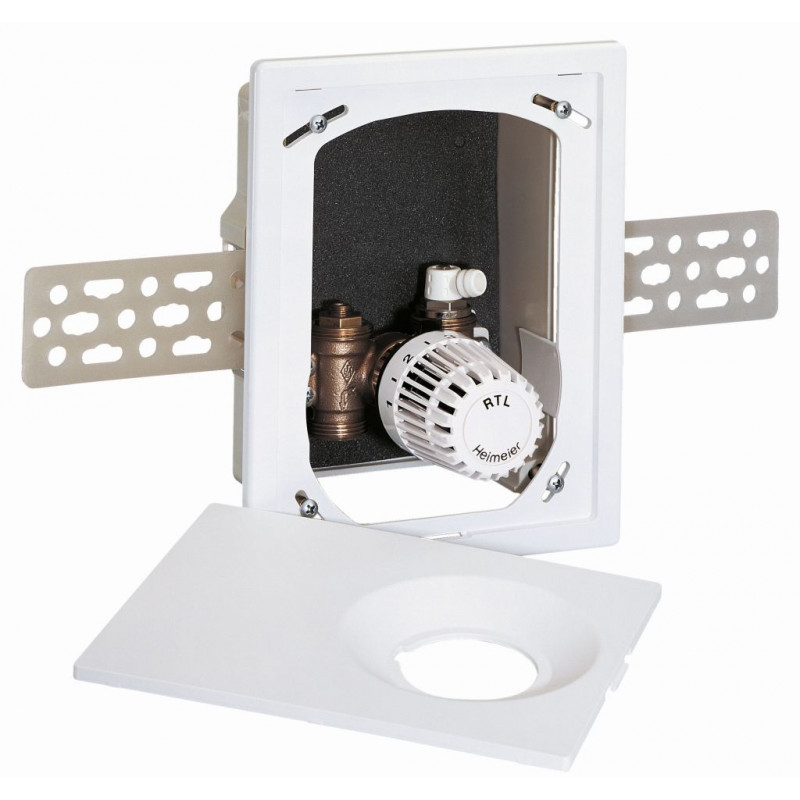

  Photo d'illustration
