HEIMEIER CALYPSO-exact,DN 20 3/4"Corps de vanne thermostatique droit 3452-03.000

Description

  Les corps de robinets thermostatiques V-exact II sont utilisés dans
  les installations de chauffage bitube. Le réglage en continu intégré
  permet d’obtenir l’équilibrage hydraulique le plus précis possible
  dansle but de permettre a tous les consommateurs de chaleur
  d’obtenir la température voulue. Le robinet a un débit important et il
  se caractérise par des performances sonores optimisées et des
  tolérances de débit tres réduites.
CaractéristiquesApplications :
- Systemes de chauffage.
Fonctions :
- Régulation
- Réglage en continu
- Arret
Dimensions : DN 20
Classe de pression : PN 10
Température:
- Température de service maxi: 120°C, avec couvercle de protection
  ou servomoteur 100°C.
- Température de service mini: 2°C
Matériaux:
- Corps de robinet : Laiton
- Joints toriques : EPDM
- Clapet : EPDM
- Ressort de rappel : Acier inoxydable
- Mécanisme du robinet : Laiton, PPS (polyphénylene sulfure)
  L'ensemble du mécanisme thermostatique peut etre remplacé avec
  l'outil HEIMEIER sans qu'il soit nécessaire de purger l'installation.
- Tige : Tige en acier inoxydable avec étanchéité par double joint
  torique.
Traitement de surface :
- Le corps du robinet et les raccords sont nickelés.
Marquage:
- THE, code pays, fleche de sens d'écoulement, DN et KEYMARK
  Désignation. II+ Désignation.
- Capuchon de protection blanc.
Normes:
Les robinets Calypso exact répondent aux exigences suivantes :
- certifiés par la KEYMARK et contrôlés selon DIN EN 215, série F.
- la « version ?t élevé » et la « version normale » de la fiche de travail
  allemande FW 507 de la Arbeitsgemeinschaft Fernwärme (AGFW)
  (Commission de Travail Chauffage Urbain).
Raccordement des tuyauteries:
  Le taraudage permet le raccordement a des tubes filetés, a des
  tubes acier de précision ou cuivre a l’aide de nos raccords a
  compression.
  Compatible avec nos raccords a compression pour les tubes
  multicouches en utilisant le mamelon 1321-12.083.
Raccord a la tete thermostatique et au servomoteur :
HEIMEIER M30x1,5

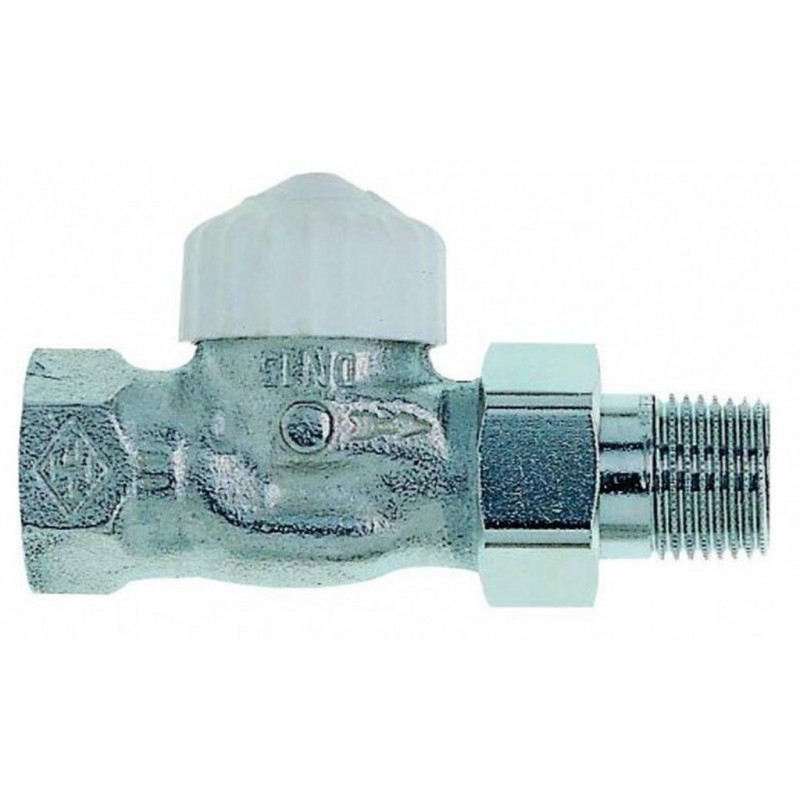

Photo d'illustration
