Description

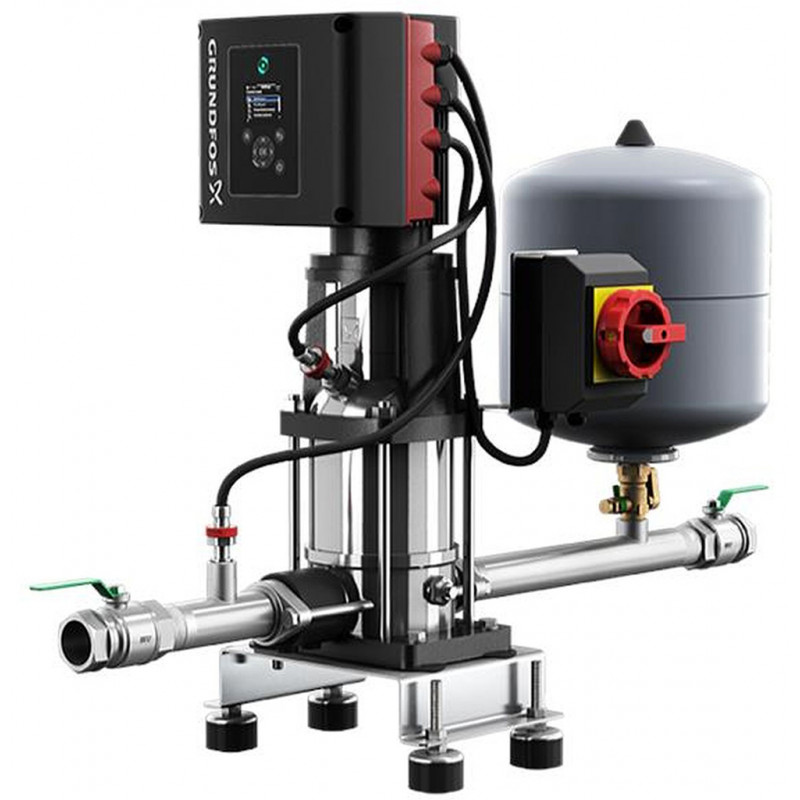

Grundfos Hydro Solo-E CRIE 5-7 – Le groupe de surpression
Grundfos Hydro Solo-E CRIE 5-7 est un groupe de surpression entierement optimisé, conçu pour les systemes ou il est essentiel de maintenir une pression constante. Il permet la régulation a pression constante, l'estimation du débit et l'installation rapide de la pompe.
Le groupe de surpression Grundfos Hydro Solo-E est une unité combinée composée d'une pompe a vitesse variable (CRE) équipée d'une vanne d'isolement, d'un clapet anti-retour, d'une tuyauterie d'aspiration et de refoulement, d'un transducteur de pression de refoulement, d'un manometre, d'un réservoir a membrane, d'un transducteur de pression d'aspiration, d'un châssis avec amortisseurs de vibrations et d'un interrupteur principal. Le groupe de surpression est configuré et testé en usine pour un fonctionnement a pression constante.
Principaux avantages
- Régulation a pression constante
- Estimation du débit
- Protection contre la marche a sec
- Protection contre la cavitation
- Configuration du fonctionnement de la pompe / de la sortie d'alarme
- Moteur MGE triphasé avec convertisseur de fréquence et régulateur PI intégrés
- Protection intégrée contre les surcharges et les surchauffes du moteur et de l'électronique
- Écran graphique et panneau de commande pour surveiller les performances du systeme et régler les parametres
- Grundfos Eye indiquant visuellement l'état de la pompe
- Communication via Grundfos GO Remote (accessoire)
- Boîte a bornes avec de nombreuses entrées et sorties pour les applications avancées
Applications
- Surpression dans les bâtiments commerciaux et tertiaires
- Distribution de l’eau
- Approvisionnement en eau des populations
- Irrigation rotative et par aspersion
- Transfert des eaux souterraines
- Abreuvement du bétail
- Traitement d'eau, Fertigation, Chimigation, Dosage
- Irrigation par pivot et irrigation latérale
- Protection contre le gel
- Systemes de pompage solaires
- Solutions solaires communales
- Solutions solaires pour l'agriculture
- Abreuvement du bétail avec des solutions solaires
- Solutions solaires collectives
Technique
| • Débit nominal | 6.9 m3/h |
| • Hmt nom. | 54.4 m |
| • Étages | 7 |
| • Roues | 7 |
| • Garniture mécanique primaire | HQQE |
| • Code de la garniture mécanique | HQQE |
| • Certifications | CE, EAC, CN ROHS EXE, MORO, SEPRO |
Matériaux
| • Base | Acier inoxydable EN 1.4408 / AISI 316 |
| • Roue | Acier inox. EN 1.4301 / AISI 304 |
Installation
| • Température ambiante maximum | 50 °C |
| • Pression maximale de service | 10 bar |
| • Standard pour le raccord d'entrée | OVAL |
| • Type raccordement d’entrée | Rp |
| • Type raccordement de sortie | Rp |
| • Diametre du raccord d'aspiration | 1 1/4 pouce |
| • Diametre du raccord de refoulement | 1 1/4 pouce |
| • Taille de la bride du moteur | FT115 |
Liquide
| • Liquide pompé | Eau |
| • Plage température liquide | 0 .. 60 °C |
| • Température liquide sélectionnée | 20 °C |
| • Densité | 998.2 kg/m3 |
Donnée électrique
| • Type moteur | 90SC |
| • Puissance nominale - P2 | 1.5 kW |
| • Fréquence d'alimentation | 50 / 60 Hz |
| • Tension nominale | 1 x 200-240 V |
| • Courant nominal | 9.1-7.6 A |
| • Cos phi - facteur de puissance | 0.99 |
| • Vitesse nominale | 360-4000 mn-1 |
| • Indice de protection (IEC 34-5) | IP55 |
| • Classe d'isolement (IEC 85) | F |
| • Protection moteur intégrée | ELEC |
Commandes
Réservoir
| • Volume du réservoir | 18 l |
Autres
| • Poids net | 43.8 kg |
| • Poids brut | 54 kg |
| • Volume d'expédition | 0.6 m3 |
Contenu de la livraison
- Groupe de surpression Grundfos Hydro Solo-E
- Pompe CRE a vitesse variable
- Vanne d'isolement
- Clapet anti-retour
- Tuyauterie d'aspiration et de refoulement
- Transducteur de pression de refoulement
- Manometre
- Réservoir a membrane
- Transducteur de pression d'aspiration
- Châssis avec amortisseurs de vibrations
- Interrupteur principal
Grundfos Hydro Solo-E CRIE 5-7 est un groupe de surpression configuré et testé en usine, conçu pour les installations nécessitant le maintien d'une pression constante. Il est équipé d'une pompe CRE a vitesse variable, d'un convertisseur de fréquence intégré, d'un régulateur PI, d'un panneau de commande avec Grundfos Eye et permet la communication via Grundfos GO Remote, garantissant une mise en service rapide et un fonctionnement fiable.
```
Les images peuvent différer du produit/article original.
Spécificités
| Spécificités |
| Poids de l'emballage |
54,00 kg |
