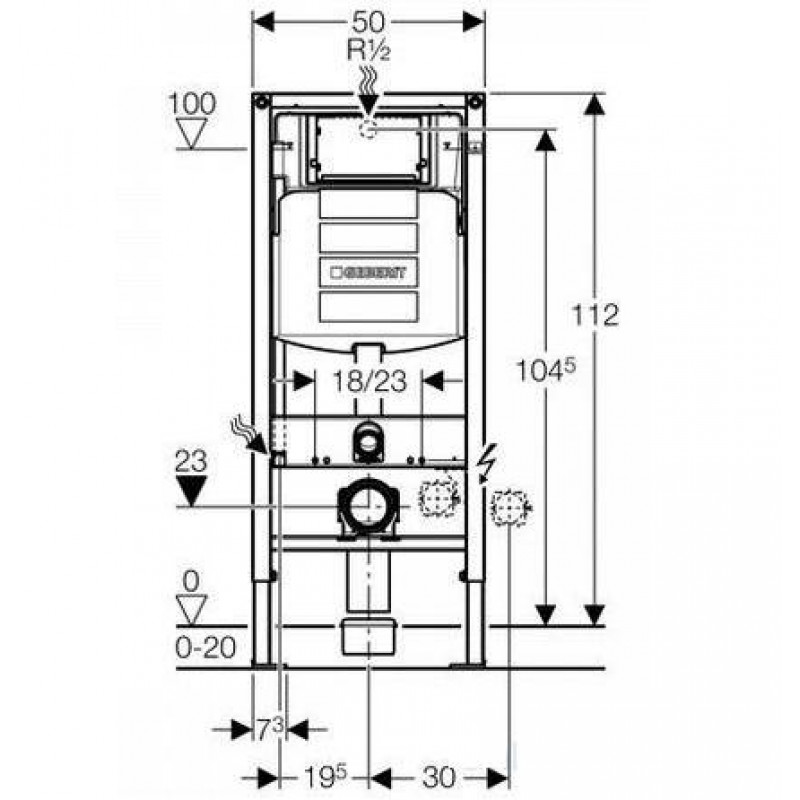

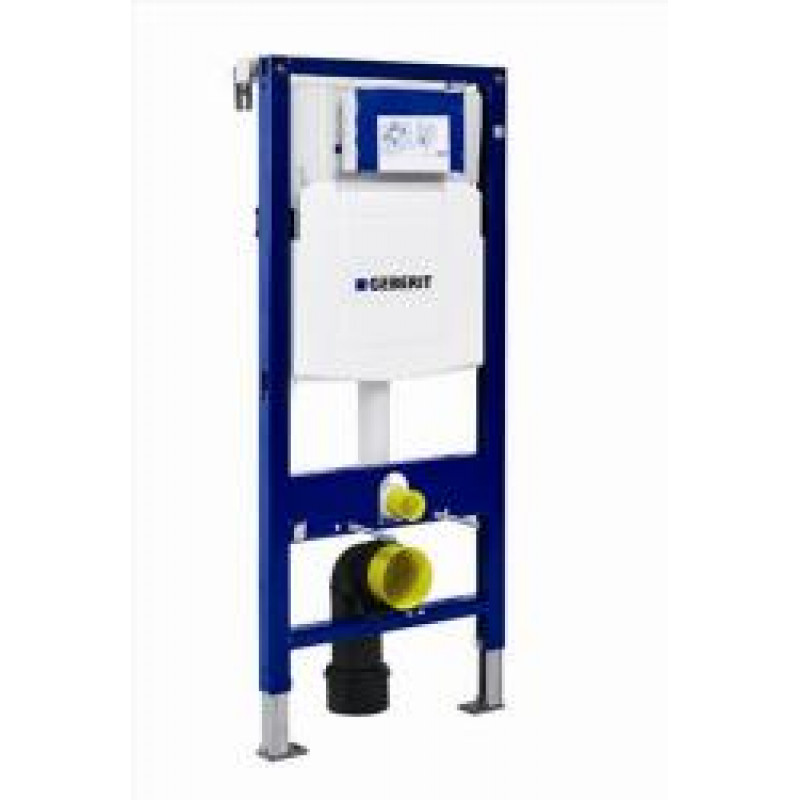

Geberit Duofix Bâti support pour WC suspendu, hauteur 1,12 m 111.300.00.5

La clé est la compatibilité du toilette avec le bâti-support, afin d’assurer un bon fonctionnement.

Geberit Duofix est un bâti-support universel et rapide a installer dans un environnement sec. Il répond également aux exigences les plus élevées en matiere de protection acoustique et incendie.

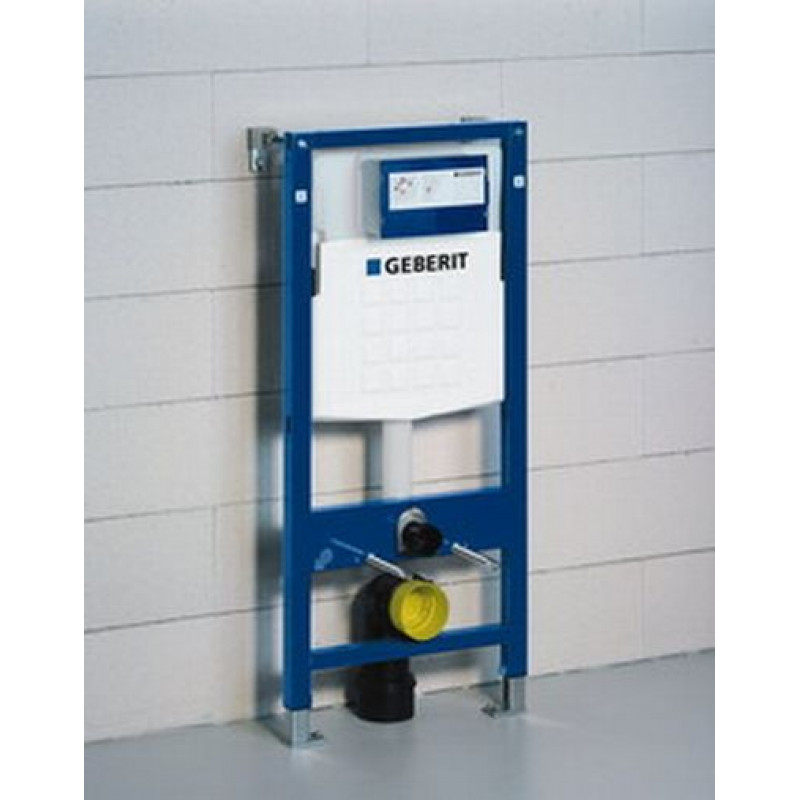

Ce bâti-support est conçu pour un montage dans des cloisons en plaques de plâtre ou pour une installation sur un mur solide.

L'assemblage du bâti-support est extremement rapide et nécessite seulement quatre points de fixation.

Utilisation

• pour montage sur cloisons seches
• pour montage dans parois en applique a hauteur de local totale ou partielle
• pour montage sur parois d’installation a hauteur du local
• pour le montage dans des systemes de parois Geberit Duofix a hauteur de local totale ou partielle
• pour WC suspendus avec dimensions de raccordement conformes a EN 33:2011
• pour WC suspendus avec saillie jusqu’a 62 cm
• pour rinçage simple volume, double volume ou avec fonction Start/Stop
• pour une hauteur de chape de 0 a 20 cm

Caractéristiques

• châssis auto-portant avec finition en peinture en poudre
• châssis avec trous percés o 9 mm a fixer dans une construction en bois
• châssis préparé pour supports des céramiques de WC avec petite surface d’appui
• pieds supports galvanisés
• pieds supports réglables de 0 a 20 cm
• pieds supports antidérapants
• plaques de pieds orientables
• profondeur des plaques de pied adaptée a un montage dans profilés en U UW 50 et UW 75 et dans systemes Geberit Duofix
• coude de raccordement a monter sans outils a différentes profondeurs, plage de réglage 45 mm
• fixation du coude de raccordement avec isolation phonique
• réservoir encastré avec commande frontale
• réservoir encastré isolé contre la condensation
• post-rinçage immédiat possible avec réglage d’usine
• travaux de montage et d’entretien sur les réservoirs a encastrer sans outils
• arrivée d’eau a l’arriere ou par le haut au centre
• le boîtier de réservation pour trappe de visite protege de l’humidité et de la poussiere
• boîtier de réservation pour trappe de visite a recouper
• équipé d’un fourreau destiné a la conduite d’alimentation pour raccordement des WC lavants Geberit AquaClean
• avec possibilités de fixation pour raccordement électrique

Données techniques

• pression de service : 10 a 1 000 kPa
• température maximale de l’eau : 25 °C
• volume de la chasse, réglage en usine : 6 et 3 l
• grand volume de chasse, étendue du réglage : 4, 5 / 6 / 7,5 l
• petit volume de chasse, étendue du réglage : 3 a 4 l
• débit calculé : 0,11 l/s
• pression de service minimale pour débit calculé: 50 kPa

La livraison comprend

• arrivée d’eau R 1/2", adaptée a MF avec robinet d’angle intégré et volant manuel
• boîtier de réservation pour protéger la trappe de visite
• 2 bouchons de protection
• kit de raccordement pour WC, o 90 mm
• coude de raccordement 90° en PE-HD, O 90 mm
• manchon en PE-HD, o 90/110 mm
• 2 tiges filetées M12
• matériel de fixation

Kit pour montage n'est pas inclus, il faut le commander séparément.
