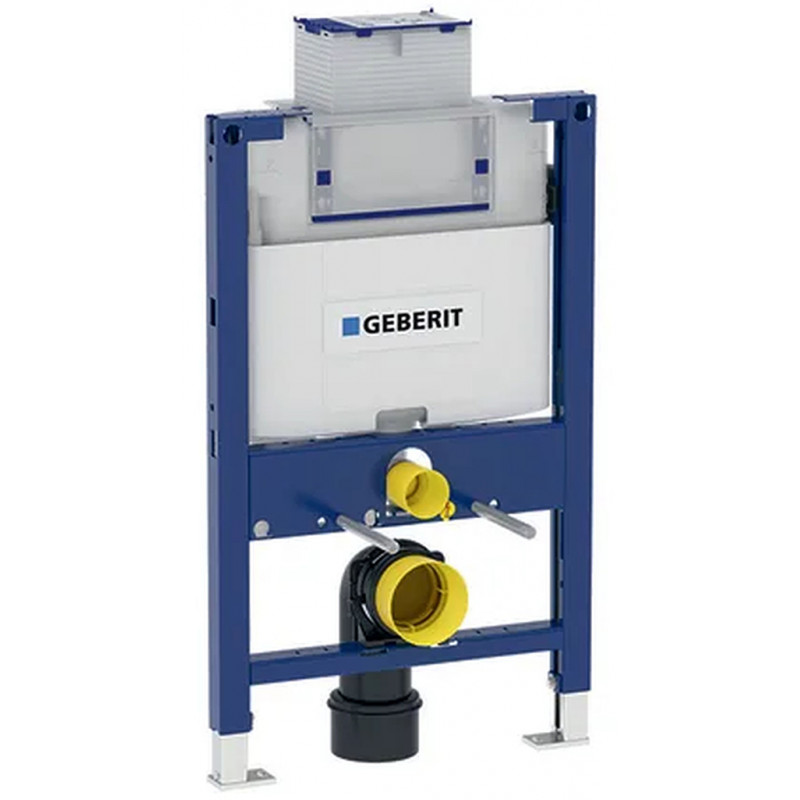

Geberit Duofix Bâti support pour WC suspendu, 82 cm 111.003.00.1

Grâce a lui, vous pouvez placer votre WC devant un mur massif ou une surface seche.

L’installation est simple et rapide, y compris le raccordement a tout type de conduite d’eau ou d’égout. Le résultat est un WC parfaitement fonctionnel dont l’électronique, le mélangeur ainsi que tous les autres composants sont rangés dans une boîte fonctionnelle et sécurisée.

Ce modele de bâti-support Duofix est destiné a un WC suspendu avec réservoir de chasse Omega de 12 cm.

Il convient aux épaisseurs de sol de 0 a 20 cm et vous pouvez l'intégrer dans une installation pré-murale pour une hauteur partielle ou totale. C'est la grande variété de possibilités qui fait que les éléments Geberit Duofix se démarquent des standards habituels.

Afin de simplifier le montage, nous vous recommandons d'acheter également un kit de montage Geberit Duofix, qui facilite la fixation a la structure du bâtiment et vous permet de régler facilement la profondeur.

Bâti-support Duofix pour WC suspendu avec réservoir encastré Omega 12 cm

Utilisation

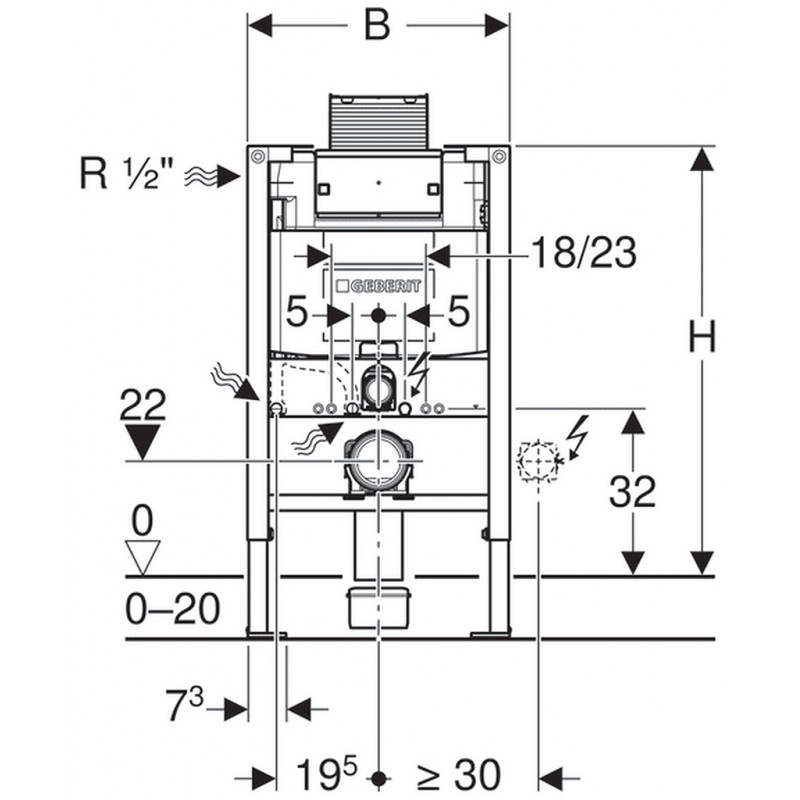

• Pour une hauteur de chape de 0 a 20 cm
• Pour intégration dans un systeme de paroi de hauteur partielle Duofix en applique d’une cloison maçonnée ou d’une cloison seche
• Pour intégration dans un systeme de cloison Duofix sur toute la hauteur du local.
• Pour intégrer dans un systeme de paroi de hauteur partielle ou totale GIS en applique d’une cloison maçonnée ou seche
• Pour montage devant cloison maçonnée ou devant cloison seche
• Pour installation en applique sur une hauteur partielle ou totale de la piece, devant une cloison en dur ou devant une cloison seche.
• Pour installation dans des cloisons légeres sur toute la hauteur de la piece

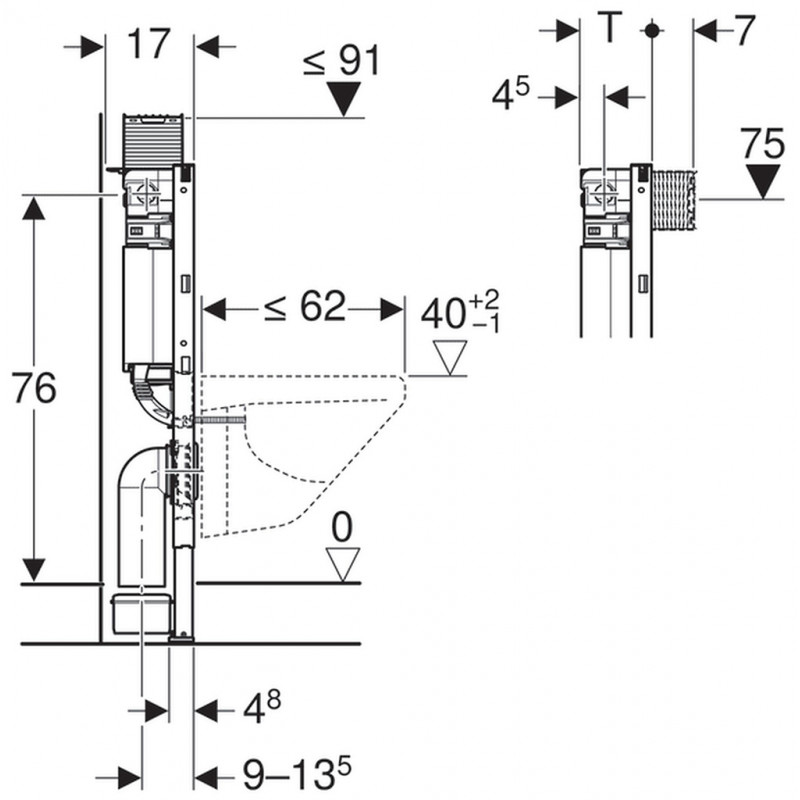

• Pour WC suspendus avec saillie jusqu’a 62 cm
• Pour 2 volumes de chasse
• Non adapté pour le bétonnage

Caractéristiques

• Cadre avec orifices de o 9 mm pour fixation dans les constructions en bois
• Élément autoporteur
• Châssis avec profilé C 4/4 cm
• Surface du cadre traité avec une peinture en poudre, couleur Geberit bleu
• Supports pouvant etre insérés de 5 cm
• Plaque de pieds orientables pour le montage dans les profilés UW50 et UW75
• Châssis préparé pour supports des céramiques de WC avec petite surface d’appui
• Pieds supports galvanisés, réglables de 0 a 20 cm
• Pieds supports antidérapants
• Coude de raccordement a l’évacuation pour montage sans outils a différentes profondeurs, étendue du réglage 45 mm.
• Fixation du coude de chasse avec isolation phonique
• Réservoir a encastrer avec plaque de déclenchement frontale ou sur le haut, isolation contre la condensation
• Réglage de chasse immédiate possible
• Réservoir a encaster pour un montage et des interventions sans outils
• Arrivée d’eau depuis le côté, gauche ou arriere gauche
• Boîtier de réservation pour protéger la trappe de visite contre l’humidité et les saletés
• Boîtier de réservation pour trappe de visite a recouper
• Équipé d’un fourreau isolant pour l’arrivée d’eau a Geberit AquaClean

Informations techniques

• Débit calculé : 0,11 l/s
• Pression minimale quand écoulement : 0,05 MPa
• Pression minimale quand écoulement : 50 kPa
• Amplitude de la pression d’eau : 0,01 a 1,0 MPa
• Amplitude de la pression d’eau : 10 a 1 000 kPa
• Température de fonctionnement maximale de l’eau : 25 °C
• Volume de la chasse réglage en usine : 6 et 3 l
• Grand volume de chasse étendue du réglage : 4,5 / 6 / 7,5 l
• Petit volume de chasse étendue du réglage : 3 a 4 l

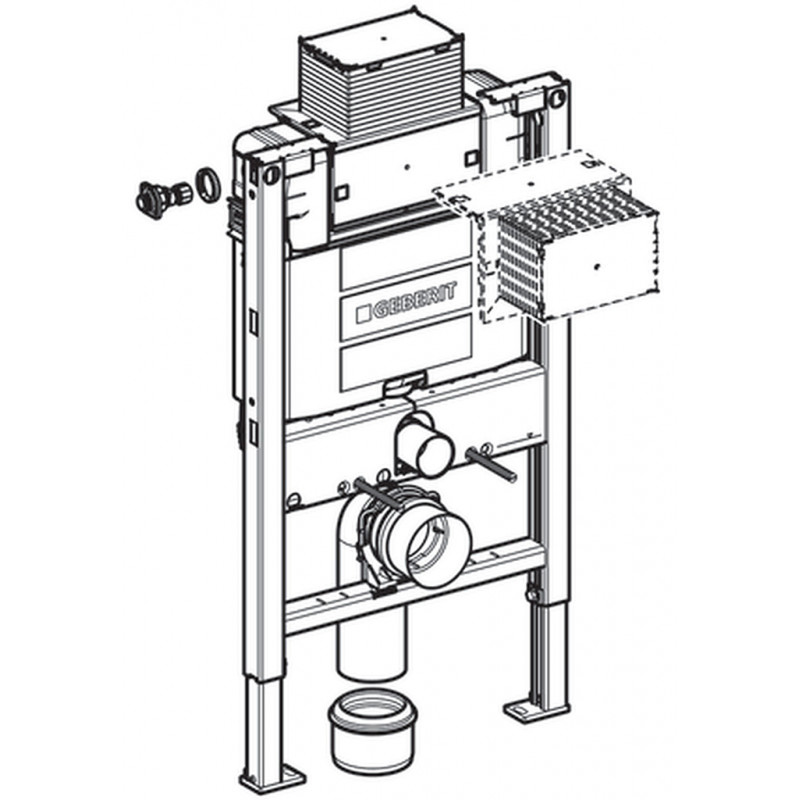

Contenu de la livraison

• Arrivée d’eau R 1/2, adaptée pour MeplaFix avec robinet d’angle intégré et volant manuel
• Boîtier de réservation pour protéger la trappe de visite
• 2 bouchons de protection
• Ensemble de raccordement des WC, o 90 mm
• Coude de chasse pour WC, PE-HD, o 90 mm
• Manchon, PE-HD, o 90/110 mm
• 2 tiges filetées M12
• Matériel de fixation n’est pas inclus. Veuillez acheter Geberit Duofix Jeu de fixations murales pour montage individuel 111.815.00.1
